Maico DZS 40/4 B E Ex e Axial- Wandventilator Stahlring DN400 0094.0127

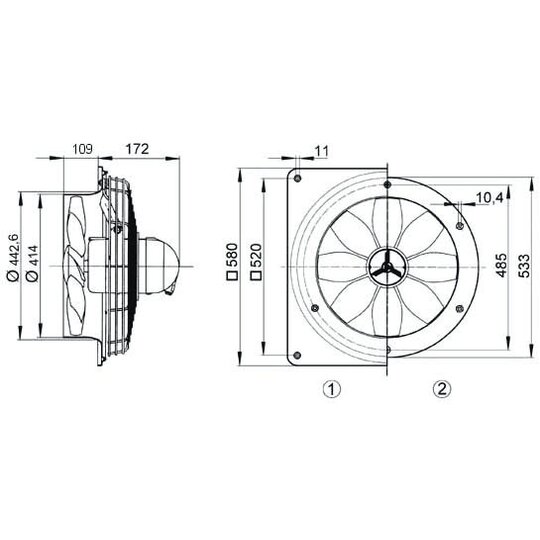

Produktausführung - Drehstrommotor - Ex II 2G Ex eb IIB+H2 T3/T4 Gb X / Ex II 2G Ex h IIB+H2 T3/T4 Gb X. - Für Einsatztemperaturen von -40 °C = Ta = +40 °C. - Für Be- oder Entlüftung umschaltbar.Besondere Eigenschaften - Axial-Wandventilator, explosionsgeschützt, Medium Gas. - Explosionsschutz und Zulassungen nach ATEX und IECEx. - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. - Für Zonen 1 und 2. - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit. - Schutzart IP 64. - Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857. - Einbau in jeder Lage möglich.Typenreihe - EZQ / DZQ .. Ex e mit quadratischer Wandplatte. - EZS / DZS .. Ex e mit Stahlwandring.Laufrad - Axiallaufrad aus leitfähigem Kunststoff. - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor saugend.Drehstrommotor - Robuster Drehstrommotor mit Kugellager, wartungsfrei. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35% bei anomaler Förderrichtung. - Betriebsart S1 (Dauerbetrieb). - Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZ.. 35/2 B Ex... - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. - Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.Elektrischer Anschluss - EZ .. Ex ..: Anschlussleitung ca. 0,5 m lang. - DZ .. Ex ..: Anschlussleitung ca. 1,7 m lang. - Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.Artikel:DZS 40/4 B Ex e - Ausführung: Stahlwandring - Fördervolumen: 4130 m3/h - Drehzahl: 1465 1/min - Laufradtyp: axial - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 170 W - cosphi: 0,49 - INenn: 0,55 A - Imax bei UNenn: 0,71 A - Schutzart: IP 64 - Wärmeklasse: F - Einbauort: Wand / Decke - Einbauart: Aufputz - Einbaulage: senkrecht / waagerecht - Material: Stahlblech, verzinkt - Material Gehäuse: Stahlblech, verzinkt - Farbe: verzinkt - Gewicht: 11,74 kg - Gewicht mit Verpackung: 14,61 kg - Nennweite: 400 mm - Breite: 580 mm - Höhe: 580 mm - Tiefe: 281 mm - Breite mit Verpackung: 615 mm - Höhe mit Verpackung: 615 mm - Tiefe mit Verpackung: 400 mm - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb - Ta-Umgebungstemperatur: -40 °C = Ta = +40 °C - IA/IN: 5,7 - Zeit tA: 110 sek - Betriebsart: S1 - PTC DIN 44082: M 100 - EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0102 X, IECEx EPS 19.0018X - Temperaturk
