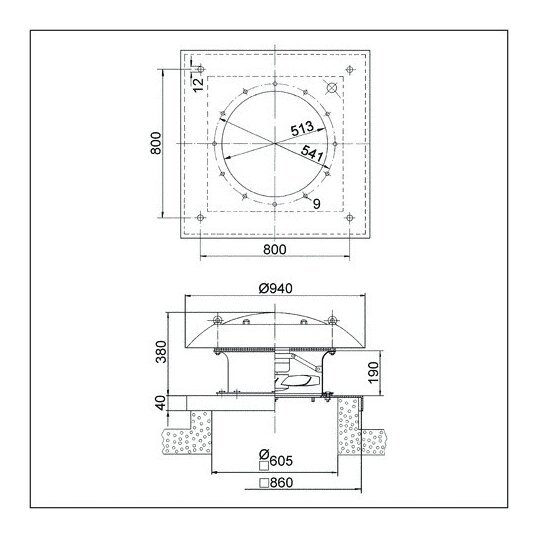

Maico DZD 50/6 B E Ex e Axial- Dachventilator DN500 0087.0806

Produktausführung - Für Einsatztemperaturen von -40 °C = Ta = +40 °C.Besondere Eigenschaften - Axial-Dachventilator, explosionsgeschützt, Medium Gas. - Explosionsschutz und Zulassungen nach ATEX und IECEx. - Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X. - Einsatztemperaturen abhängig von Temperaturklasse: T3 -20 °C = Ta = +60 °C, T4 -20 °C = Ta = +40 °C. - Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. - MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. - Für Zone 1 und 2. - Zündschutzarten: e - erhöhte Sicherheit und c - konstruktive Sicherheit. - Schutzart IP 64. - Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech. - Ausblasrichtung horizontal. - Stabile Transportösen ermöglichen einen Transport per Kran. - Für Be- oder Entlüftung umschaltbar.Laufrad - Axiallaufrad aus leitfähigem Kunststoff. - Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.Förderrichtung - Die Förderrichtung ist gekennzeichnet. - Standard Abluftbetrieb, Förderrichtung über Motor blasend.Motor - Robuster Drehstrommotor mit Kugellager, wartungsfrei. - Reversierbar. - Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. - Betriebsart S1 (Dauerbetrieb). - Drehzahlregelung mit Transformator TR... möglich. Ausnahme: DZD 35/2 B Ex... - Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. - Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.Elektrischer Anschluss - Anschlussleitung ca. 1,7 m lang. - Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.Sicherheitshinweise - Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.Artikel:DZD 50/6 B Ex e - Fördervolumen: 3870 m3/h - Drehzahl: 950 1/min - Laufradtyp: axial - Luftrichtung: Be- und Entlüftung - Drehzahlsteuerbar: ja - Reversierbarkeit: ja - Spannungsart: Drehstrom - Bemessungsspannung: 400 V - Netzfrequenz: 50 Hz - Nennleistung: 180 W - cosphi: 0,45 - INenn: 0,58 A - Imax bei UNenn: 0,65 A - Schutzart: IP 64 - Wärmeklasse: F - Einbauort: Dach - Einbaulage: senkrecht - Material: Stahlblech, verzinkt - Material Gehäuse: Stahlblech, verzinkt - Farbe: verzinkt - Gewicht: 33 kg - Gewicht mit Verpackung: 40 kg - Nennweite: 500 mm - Breite: 940 mm - Höhe: 420 mm - Tiefe: 940 mm - Breite mit Verpackung: 941 mm - Höhe mit Verpackung: 510 mm - Tiefe mit Verpackung: 941 mm - EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G - EX-Bezeichnung nach Norm: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb - Ta-Umgebungstemperatur: -40 °C = Ta = +40 °C - IA/IN: 3 -
