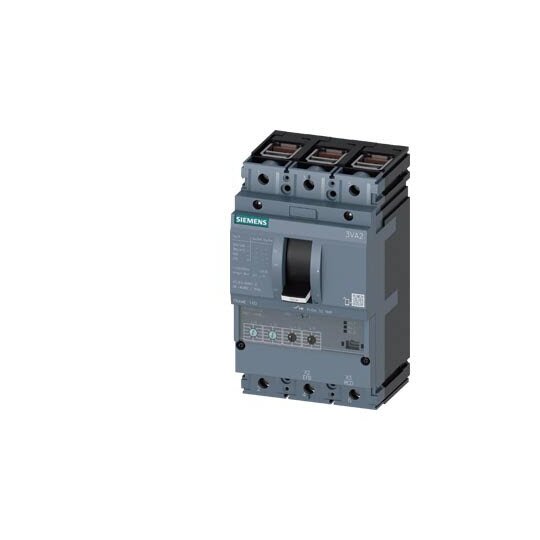

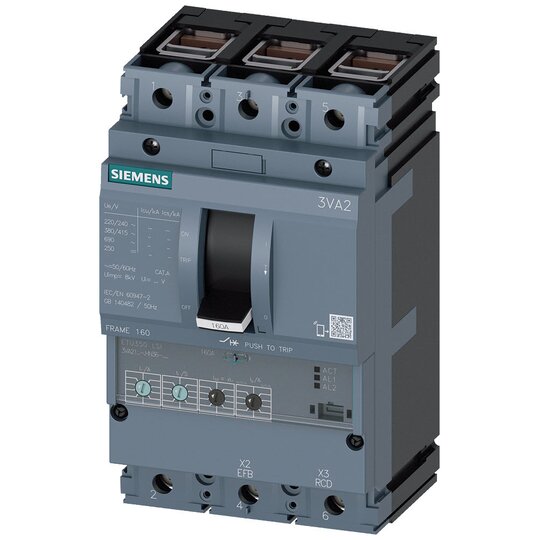

Leistungsschalter 3VA2 ICU=55kA @ 415V IN=100A Überlastschutz IR=40...100A

Hersteller-Nr. 3VA21105HN360AA0 146338347
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2813264
EAN
4042948819197
DEHA.-Nr.
4264059
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 100 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 40 - 100 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1200 - 1200 A
Verlustleistung 10 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Rahmenklemme
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2 IEC Frame 160


    Der SENTRON 3VA2 Kompaktleistungsschalter bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 3-polig

    • Anlagenschutz ETU350

    • LSI, In=100A

    • Überlastschutz Ir=40A...100A

    • Kurzschlussschutz Isd=1,5...10 x Ir

    • Ii=12 x In

    • Klemmenanschluss

    • Verfügbar in 3- und 4-poliger Ausführung

    • Verschiedene Bemessungsdauerströme für Festeinbau sowie Steck-/Einschubtechnik



    Kunden Vorteile:



    • Modularität: Hohe Flexibilität und Vielfalt bei geringem Platzbedarf.

    • Einfaches und einheitliches Zubehör für alle Baugrößen und Baureihen.

    • Effizientes Abschalten schützt Anlagen im Überlast- und Kurzschlussfall.

    • Optimal geeignet für verschiedene Anwendungen im Bereich Anlagenschutz.
