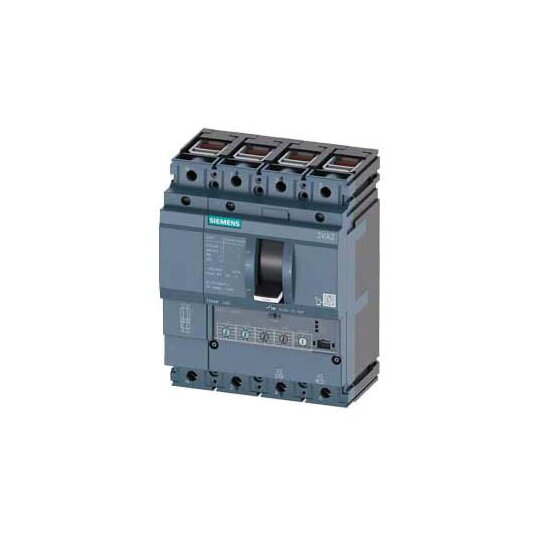

Leistungsschalter 3VA2 ICU=55kA @ 415V IN=63A Überlastschutz IR=25...63A

Hersteller-Nr. 3VA20635HN460AA0 146338346
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2813263
EAN
4042948818077
DEHA.-Nr.
4263995
eClass.-Nr.
27370409
Zolltarif-Nr.
85362010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 63 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 25 - 63 A
Einstellbereich des unverzögerten Kurzschlussauslösers 756 - 756 A
Verlustleistung 5,4 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Rahmenklemme
Geeignet für Hutschienenmontage false
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

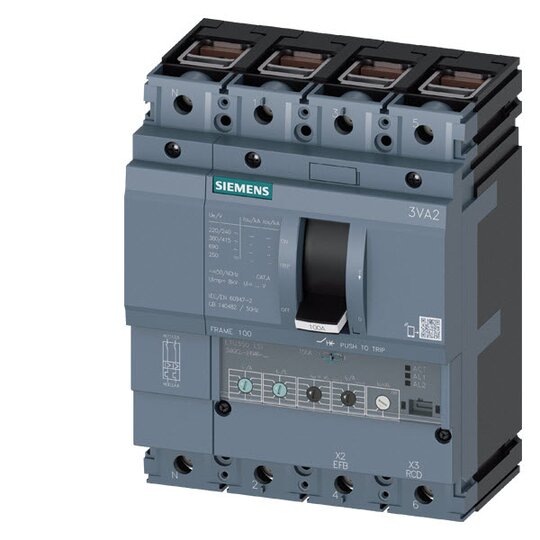

    Leistungsschalter 3VA2 IEC Frame 100


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 4-polig, Anlagenschutz ETU350, LSI

    • Bemessungsstrom In=63A

    • Überlastschutz Ir=25A...63A

    • Kurzschlussschutz Isd=1,5...10 x Ir, Ii=12 x In

    • N-Leiterschutz einstellbar (OFF, 100%)

    • Klemmenanschluss



    Kundenutzen:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Verfügbar in 3- und 4-poliger Ausführung.

    • Einfach zu montierendes Zubehör für alle Baugrößen und Baureihen.

    • Optimale Lösung für verschiedene Anwendungen im Anlagenbau.
