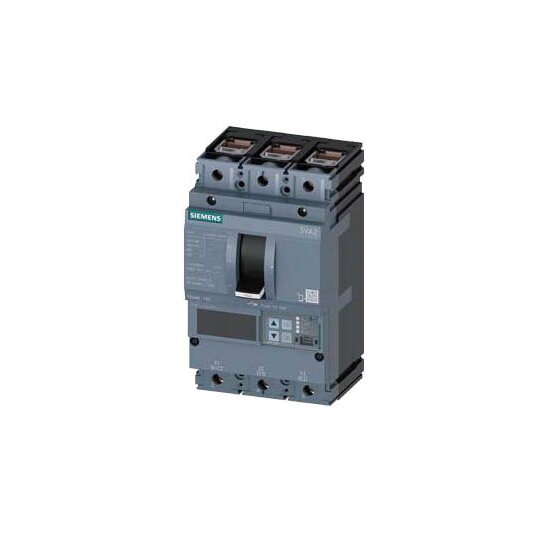

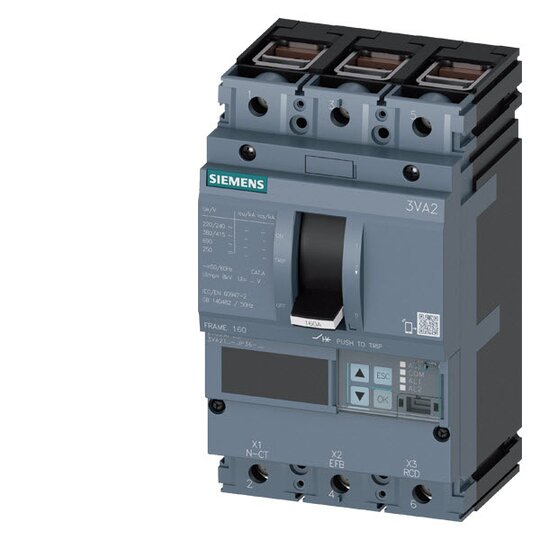

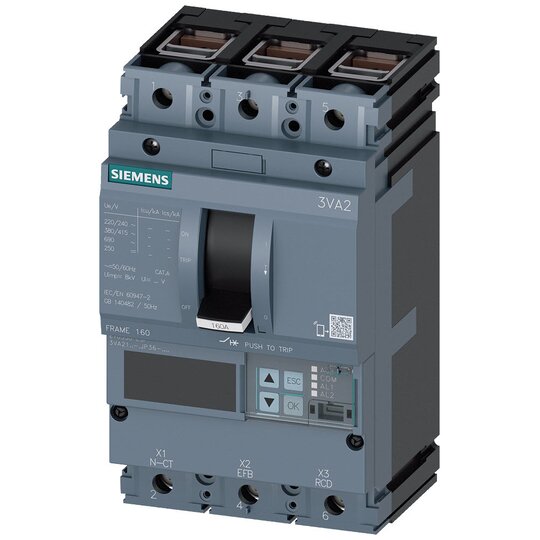

Leistungsschalter 3VA2 ICU=55kA @ 415V IN=160A Überlastschutz IR=64...160A

Hersteller-Nr. 3VA21165JP360AA0 2631432
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2780949
EAN
4042948818657
DEHA.-Nr.
4264153
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 160 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 55 kA
Überlastauslöser Stromeinstellung 64 - 160 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers 96 - 1600 A
Einstellbereich des unverzögerten Kurzschlussauslösers 240 - 1600 A
Verlustleistung 25,5 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Rahmenklemme
Geeignet für Hutschienenmontage true
Hutschienenmontage optional false
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA2 IEC Frame 160


    Der Kompaktleistungsschalter SENTRON 3VA2 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • Schaltvermögensklasse M Icu=55kA @ 415V

    • 3-polig, Anlagenschutz ETU550, LSI

    • Bemessungsstrom In=160A

    • Überlastschutz Ir=63A...160A

    • Kurzschlussschutz Isd=0,6..10x In, Ii=1,5..10x In

    • N-Leiterschutz optional mit externem Stromwandler, bis 160%

    • Klemmenanschluss für Festeinbau sowie Steck-/Einschubtechnik



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf

    • Verfügbar in 3- und 4-poliger Ausführung mit verschiedenen Bemessungsdauerströmen

    • Modulares und einfach zu montierendes Zubehör für alle Baugrößen und Baureihen

    • Ein System, das für alle Anwendungen geeignet ist
