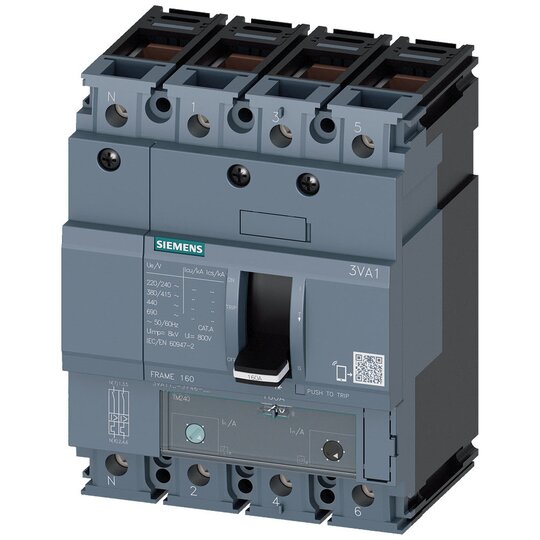

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse S ICU=36KA 415V

Hersteller-Nr. 3VA11804GF460AA0 146338355
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2813272
EAN
4042948824535
DEHA.-Nr.
4319713
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 80 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 36 kA
Überlastauslöser Stromeinstellung 56 - 80 A
Einstellbereich des unverzögerten Kurzschlussauslösers 400 - 800 A
Verlustleistung 19,2 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Rahmenklemme
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 4
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der SENTRON 3VA1 Kompaktleistungsschalter sorgt für einen effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.



    Technische Details:



    • IEC Rahmen 160

    • Schaltvermögensklasse S Icu=36kA @ 415V

    • 4-polig, Anlagenschutz TM240, ATAM

    • Bemessungsstrom In=80A

    • Überlastschutz Ir=56A...80A

    • Kurzschlussschutz Ii=5...10 x In

    • N-Leiterschutz 100%

    • Klemmenanschluss

    • Erhältlich in 1-, 2-, 3- und 4-poliger Ausführung

    • Vielfältige Bemessungsdauerströme für Festeinbau und Steck-/Einschubtechnik

    • Modulares und einfach zu montierendes Zubehör für alle Baugrößen und Baureihen



    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Verbesserte Sicherheit durch zuverlässige Abschaltfunktionen.

    • Einheitliche Produktgestaltung für einfache Handhabung und Montage.

    • Optimale Anpassung an verschiedene Anwendungen.

    • Langfristige Verfügbarkeit von Zubehör und Erweiterungen.
