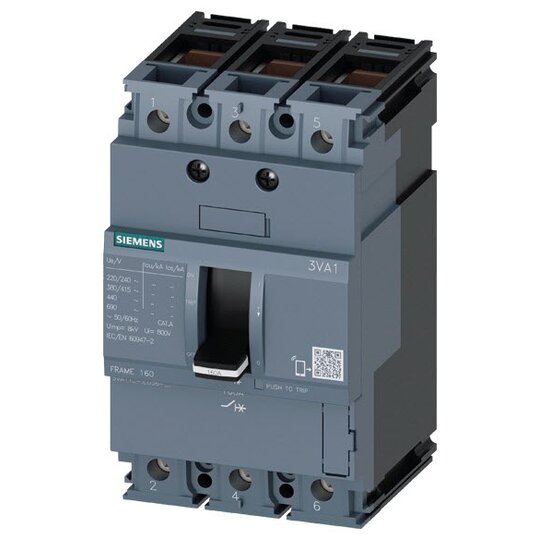

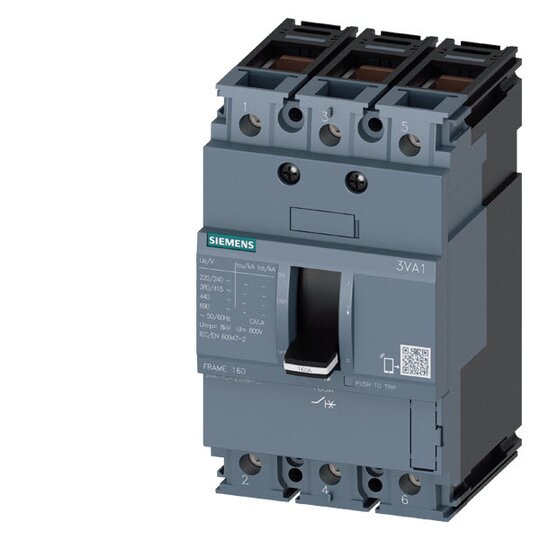

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse N ICU=25KA 415V

Hersteller-Nr. 3VA11103ED360AA0 36059162
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2783509
EAN
4042948821800
DEHA.-Nr.
4318243
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 100 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 25 kA
Überlastauslöser Stromeinstellung 100 - 100 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1000 - 1000 A
Verlustleistung 25 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Rahmenklemme
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1 IEC Frame 160


    Der Kompaktleistungsschalter SENTRON 3VA1 ermöglicht effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • Schaltvermögensklasse N Icu=25kA @ 415V

    • 3-polig

    • Anlagenschutz TM210, FTFM

    • Bemessungsstrom In=100A

    • Überlastschutz Ir=100A fest eingestellt

    • Kurzschlussschutz Ii=10 x In

    • Klemmenanschluss

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung

    • Modulares und einfach zu montierendes Zubehör


    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf.

    • Einheitliches Zubehör für alle Baugrößen und Baureihen.

    • Geeignet für Montage in Festeinbau sowie in Steck-/Einschubtechnik.

    • Ein System für alle Anwendungen.
