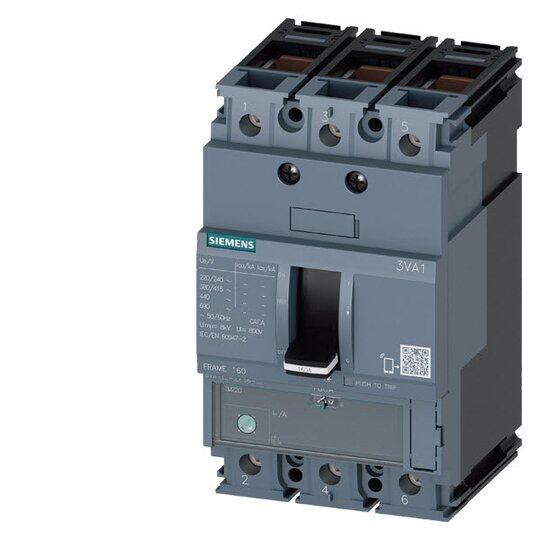

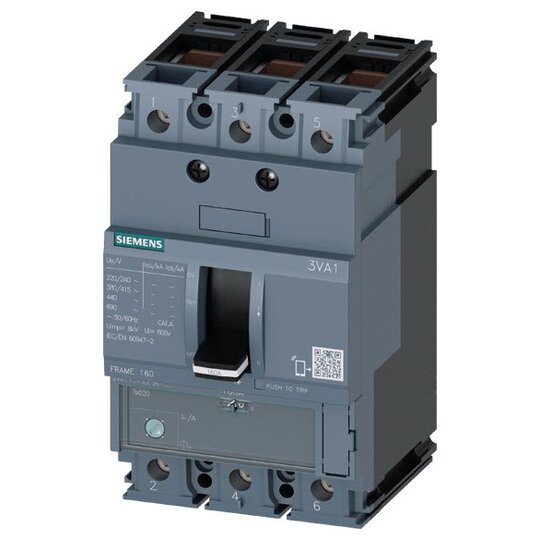

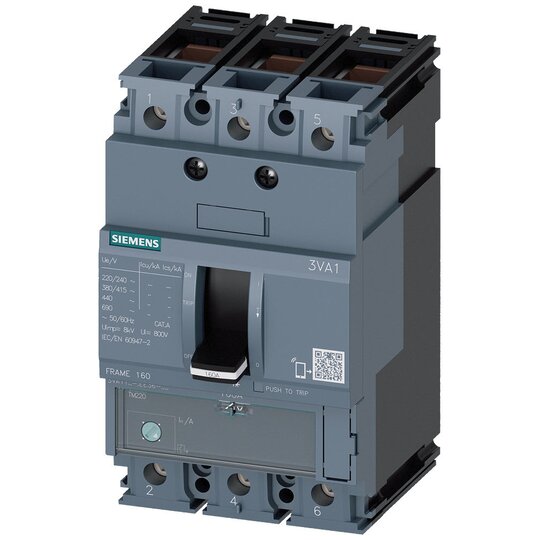

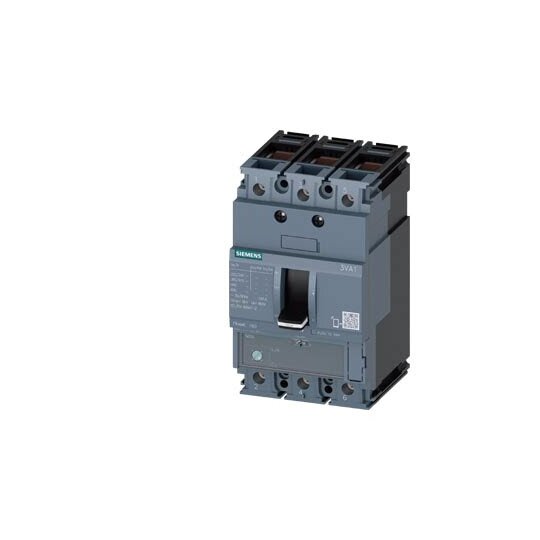

Leistungsschalter 3VA1 IEC Frame 160 Schaltvermögenklasse N ICU=25KA 415V

Hersteller-Nr. 3VA11103EE360AA0 2631436
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2780953
EAN
4042948821817
DEHA.-Nr.
4318265
eClass.-Nr.
27370409
Zolltarif-Nr.
85362090
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Bemessungsdauerstrom Iu 100 A
Bemessungsspannung 690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz 25 kA
Überlastauslöser Stromeinstellung 70 - 100 A
Einstellbereich des unverzögerten Kurzschlussauslösers 1000 - 1000 A
Verlustleistung 25 W
Gerätebauart Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz false
Anschlussart Hauptstromkreis Rahmenklemme
Geeignet für Hutschienenmontage true
Hutschienenmontage optional true
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Mit Ausgelöstmelder false
Mit integriertem Unterspannungsauslöser false
Polzahl 3
Position des Anschlusses für Hauptstromkreis vorne
Ausführung des Betätigungselements Kipphebel
Komplettgerät mit Schutzeinheit true
Motorantrieb integriert false
Motorantrieb optional true
Schutzart (IP) IP40

    Leistungsschalter 3VA1


    Der Kompaktleistungsschalter SENTRON 3VA1 bietet effektiven Anlagenschutz durch sicheres Abschalten im Überlast- und Kurzschlussfall.


    Technische Details:



    • Schaltvermögensklasse N Icu=25kA @ 415V

    • 3-polig

    • Anlagenschutz TM220, ATFM

    • In=100A Überlastschutz Ir=70A...100A

    • Kurzschlussschutz Ii=10 x In

    • Klemmenanschluss für einfache Installation

    • Verfügbar in 1-, 2-, 3- und 4-poliger Ausführung


    Kunden Vorteile:



    • Hohe Flexibilität und modulare Vielfalt bei geringem Platzbedarf

    • Modular und einfach zu montierendes Zubehör

    • Durchgängige und einheitliche Funktionen für alle Baugrößen

    • Geeignet für Festeinbau sowie Steck-/Einschubtechnik

    • Ein System für alle Anwendungen
