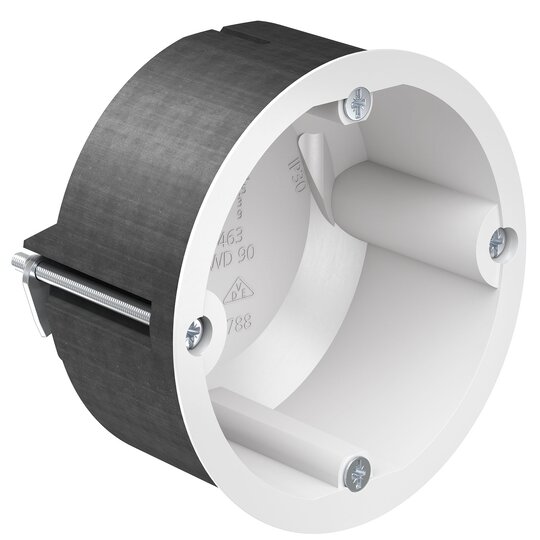

Kaiser 9463-01 Gerätedose HWD90 74/44 f.Brandschutzwände F30-F90
10 Stück

Listenpreis
Art.-Nr.
2350002
EAN
4013456531659
Hersteller-Nr.
9463-01
DEHA.-Nr.
2348519
eClass.-Nr.
27144402
Herstellerlink
Wunsch-Suchbegriff
Montageart Hohlwand
Form rund
Bauform Gerätedose
Ausführung Einzel
Mit drehbarem Ring false
Koppelbar false
Bestückung ohne

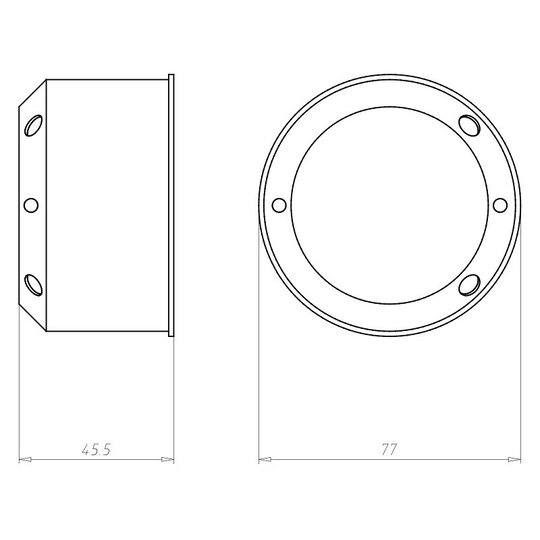

Durchmesser 74 mm
Tiefe 44 - 44 mm
Innentiefe 54,5 mm
Geeignet für Wand-/Plattendicke 7 - 40 mm
Für Anzahl Geräteeinsätze 1
Befestigung der Geräte schrauben
Mit Schrauben true
Gehäusedurchführung durch Ausbrechöffnung false
Gehäusedurchführung durch Dichtmembran false
Gehäusedurchführung durch Rohrstutzen false
Gehäusedurchführung durch Stufenmembran false
Geeignet für Kabeldurchmesser 4 - 11.5 mm
Rohrverriegelung false
Rohrverriegelung optional false
Einführung von hinten false
Anzahl der Einführungen 4
Anzahl der mitgelieferten Tüllen 0
Werkstoff Kunststoff
Halogenfrei true
Farbe weiß
Schutzart (IP) IP3X
Ausführung Deckel ohne
Transparenter Deckel false
Deckelbefestigung geschraubt
Plombierbar false
Funktionserhalt ohne
Mit Abschirmung false
Winddicht true
Max. Leiterquerschnitt 2,5 qmm
Klemme lagefixiert false
Leuchtenhakenbefestigung false
Stutzen sonstige
Spezielle Anwendung Brandschutz
Mit Trennwand false
Konform BS 4662 false

Brandschutz Gerätedose für Brandschutzwände F30-F120 bzw. EI30-EI120/F30-B-F60-B, Brandschutzdose Hohlwand, Ausführung als Gerätedose nach DIN EN 60670/VDE 0606 und DIN 49073, aus Kunststoff, für Brandschutzwände F30-F120 bzw. EI30-EI120, für Brandschutzwände in Holzrahmen- oder Holztafelbauweise F30-B-F60-B, für Installationsschächte und Installationskanäle I30-I90, Verwendbarkeitsnachweis: DIBT-Zulassung Z-19.21-1788, mit Schallschutzfunktion bis zu einem Schalldämmmaß von 77dB, Installationsöffnung Ø 60 mm, Einbauöffnung Ø 74 mm, Tiefe 44 mm, für Plattenstärke 7-40 mm, mit 2 Schraubdomen und 2 Plus-Minus-Geräteschrauben, Einführungsmarkierungen für 4 NYM-Leitungen je 2 Leitungseinführungen 3 x 1,5 mm², 3 x 2,5 bzw. 5 x 1,5 mm², Schutzart IP 30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 850° C, halogenfrei nach DIN VDE 0604-2-100, für Hohlwandinstallation, Hersteller/Typ Kaiser 9463-01
