| Ausführung |
Fertigteilschott |
| Form |
rund |

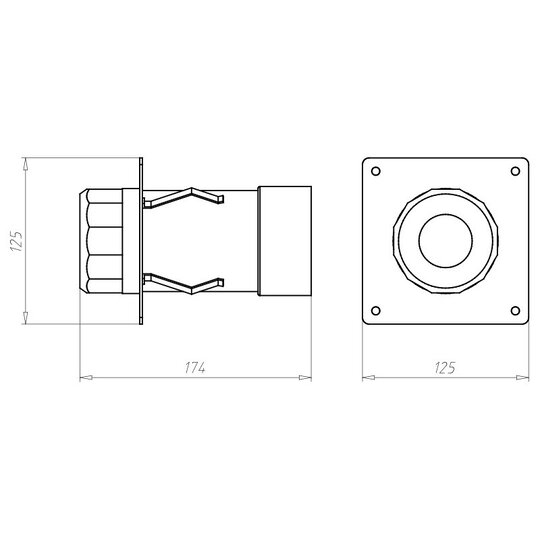

| Außenhöhe |
174 mm |
| Außendurchmesser |
82 mm |
| Innendurchmesser |
40 mm |
| Min. Deckenstärke |
150 mm |
| Geeignet für max. Kabeldurchmesser |
21 mm |
| Zubehör erforderlich |
false |
| Geeignet für Leichtbauwand (Trockenbau) |
false |
| Geeignet für Massivwand (Nassbau) |
false |
| Geeignet für Massivdecken |
true |
| Geeignet für bodenbündige Installation |
false |
| Geeignet für deckenbündige Installation |
true |
| Geeignet für Kunststoffleerrohre |
true |
| Mindestabstände innerhalb der Brandabschottung notwendig |
false |
| Brandabschottung belegbar zu 100 % |
true |
| Witterungsbeständig |
false |
| Feuerwiderstandsklasse nach DIN 4102-9 |
S90 |
| Min. Feuerwiderstandsklasse nach DIN EN 13502-2 |
EI30 |
| Max. Feuerwiderstandsklasse nach DIN EN 13502-2 |
EI90 |

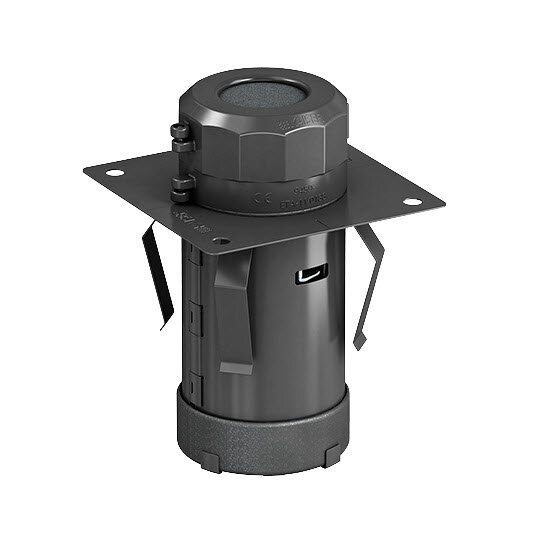

Brandschutz Deckenschott System EI30-EI90 für Brandschutzdecken nach EN 1366-3/DIN 4102-9, Brandabschottung in der Ausführung als Deckenschott System für den Einbau in Brandschutzdecken aus Beton oder Porenbeton, bestehend aus teilbarer Montagehülse mit dämmschichtbildendem Kantenschtuz und Dosenschott System, Anwmendung für den Deckenoberseitigen Einbau, für Leitungs- und Rohrdurchführungen in Brandschutzdecken EI30-EI90, Einbauöffnung Ø 100 mm, für Elektroinstallatiosnrohre M16-M40, bei Mischbelegung und Leitungsbündel Leitungsdurchmesser bis max. Ø 15 mm, Einzelleitung max. Ø 21 mm, Leitungs- und Rohrbündel bis max. Ø 40 mm, Öffnungsfläche = 0,00126 m² Verwendbarkeitsnachweis: DIBt-Zulassung Z.19.53-2189, Hersteller/Typ Kaiser 9459-05
