| Montageart |
Hohlwand |
| Form |
rund |
| Bauform |
Geräte-Verbindungsdose/-kasten |
| Ausführung |
Einzel |
| Mit drehbarem Ring |
false |
| Koppelbar |
true |
| Bestückung |
ohne |

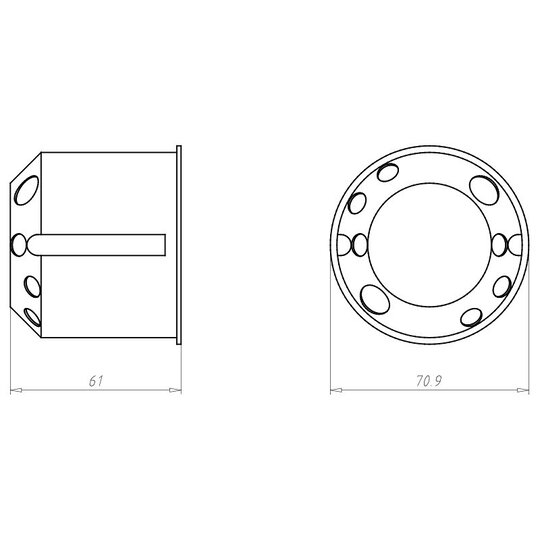

| Durchmesser |
68 mm |
| Tiefe |
61 - 61 mm |
| Innentiefe |
61 mm |
| Geeignet für Wand-/Plattendicke |
7 - 40 mm |
| Für Anzahl Geräteeinsätze |
1 |
| Befestigung der Geräte |
schrauben |
| Mit Schrauben |
true |
| Gehäusedurchführung durch Ausbrechöffnung |
false |
| Gehäusedurchführung durch Dichtmembran |
true |
| Gehäusedurchführung durch Rohrstutzen |
false |
| Gehäusedurchführung durch Stufenmembran |
false |
| Für Rohrdurchmesser |
20/25 mm |
| Geeignet für Kabeldurchmesser |
4 - 11.5 mm |
| Rohrverriegelung |
false |
| Rohrverriegelung optional |
false |
| Einführung von hinten |
false |
| Anzahl der Einführungen |
4 |
| Anzahl der mitgelieferten Tüllen |
5 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Farbe |
blau |
| Schutzart (IP) |
IP3X |
| Ausführung Deckel |
ohne |
| Transparenter Deckel |
false |
| Deckelbefestigung |
geschraubt |
| Plombierbar |
false |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Winddicht |
true |
| Max. Leiterquerschnitt |
2,5 qmm |
| Klemme lagefixiert |
false |
| Leuchtenhakenbefestigung |
false |
| Stutzen |
sonstige |
| Spezielle Anwendung |
Schallschutz |
| Mit Trennwand |
false |
| Konform BS 4662 |
false |

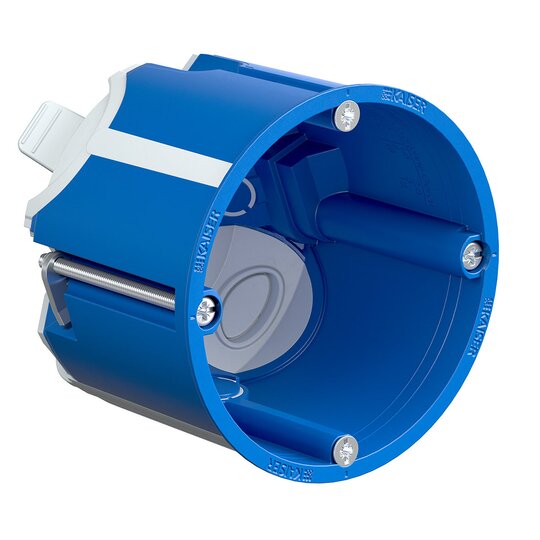

Geräte-Verbindungsdose Schallschutz 68 (9069-04). Die Geräte- und Geräte-Verbindungsdosen Schallschutz 68 gewährleisten durch ihren massiven Dosenkörper in Verbindung mit der schallabsorbierenden Oberfläche am Dosenboden den Schallschutz der Wand. Auch bei direkt gegenüberliegendem Einbau bleibt die Schallschutzfunktion der Wand vollständig erhalten. Das einfache Öffnen für Leitungen und Rohre sowie die Einbauöffnung von 68 mm ermöglicht die schnelle Montage sowie das einfache Nachrüsten bei bestehenden Elektroinstallationen. Fräsloch Ø: 68 mm | Tiefe: 61 mm
