| Montageart |
Betonbau |
| Form |
quadratisch |
| Bauform |
Geräte-Verbindungsdose/-kasten |
| Ausführung |
Einzel |
| Mit drehbarem Ring |
false |
| Koppelbar |
true |
| Bestückung |
ohne |
| Durchmesser |
60 mm |
| Länge |
78 mm |
| Breite |
76 mm |
| Tiefe |
68.5 - 68.5 mm |
| Innentiefe |
68 mm |
| Befestigung der Geräte |
schrauben oder spreizen |
| Mit Schrauben |
false |
| Anzahl der nicht einstellbaren Gerätebefestigungslaschen |
0 |
| Anzahl der einstellbaren Gerätebefestigungslaschen |
0 |
| Gehäusedurchführung durch Ausbrechöffnung |
true |
| Gehäusedurchführung durch Dichtmembran |
false |
| Gehäusedurchführung durch Rohrstutzen |
false |
| Gehäusedurchführung durch Stufenmembran |
false |
| Für Rohrdurchmesser |
20/25 mm |
| Geeignet für Kabeldurchmesser |
0 - 16 mm |
| Rohrverriegelung |
false |
| Rohrverriegelung optional |
false |
| Einführung von hinten |
true |
| Anzahl der Einführungen |
12 |
| Anzahl der mitgelieferten Tüllen |
0 |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Farbe |
gelb |
| Schutzart (IP) |
IP3X |
| Ausführung Deckel |
ohne |
| Transparenter Deckel |
false |
| Plombierbar |
false |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Winddicht |
false |
| Max. Leiterquerschnitt |
4 qmm |
| Leuchtenhakenbefestigung |
false |
| Stutzen |
Tunnelstutzen |
| Spezielle Anwendung |
sonstige |
| Mit Trennwand |
false |
| Konform BS 4662 |
false |

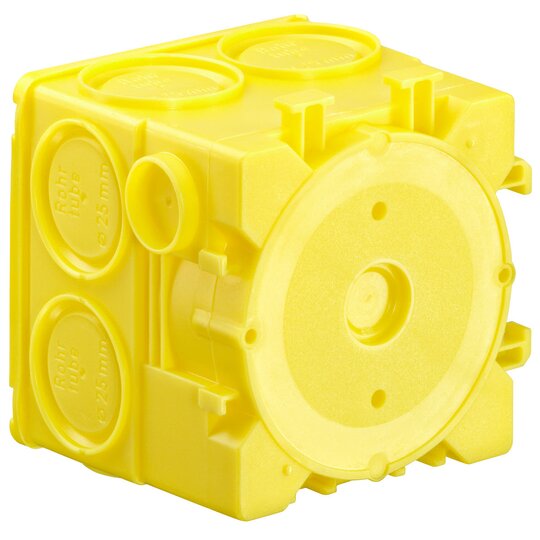

B2 Geräte-Verbindungsdose mit Putzhaut, Tiefe 68,5 mm (1263-60). B2-System zur Installation in der liegenden Werksfertigung. Mit wenigen Komponenten können alle Installationsaufgaben gelöst werden. Die Gerätedosen sind selbstklebend und das Zubehör rundet das Programm praxisorientiert ab.icher aneinanderreihbar im Kombinationsabstand 71 mm, vollisolierter Leitungsübergang, mit 4 Schraubdomen und 2 Spreizkrallenfeldern, ohne Geräteschrauben Einführungsmarkierungen für Elektroinstallationsrohre (8 x M20/25), Einführungsmarkierungen für Elektroinstallationsrohre (4 x M16) und Einführungsmarkierungen für Kabel und Leitungen (12 Markierungen bis Ø 16 mm), Schutzart IP 30 nach DIN EN 60529, flammwidrig nach DIN EN 60695 bis 650° C, halogenfrei nach DIN VDE 0604-2-100, für Betonbauinstallation Werksfertigung Hersteller/Typ Kaiser 1263-60
