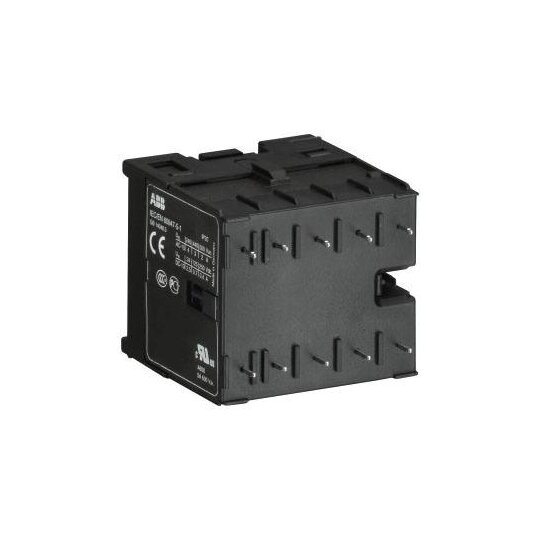

KLEINHILFSSCHU KLEINHILFSSCHUETZ-KC GJH1213009R0221
10 Stück

Listenpreis
Art.-Nr.
2760827
EAN
4013614050107
Hersteller-Nr.
GJH1213009R0221
DEHA.-Nr.
1932169
eClass.-Nr.
27371001
Herstellerlink
Wunsch-Suchbegriff
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom 4 A
Bemessungsbetriebsstrom Ie, 400 V 3 A
Montageart Platine
Mit LED-Anzeige false
Handbedienung false
Schnittstelle false
Anzahl der Hilfskontakte als Öffner 2
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner, verzögert schaltend 0
Anzahl der Hilfskontakte als Schließer, voreilend 0
Anzahl der Hilfskontakte als Wechsler 0
Betriebsspannung bei AC 50 Hz 690 - 690 V
Betriebsspannung bei AC 60 Hz 690 - 690 V
Betriebsspannung bei DC 250 - 250 V
Spannungsart der Betriebsspannung DC
Bemessungsschaltstrom 4 A
Anschlussart Hilfsstromkreis Lötanschluss
Breite 47,5 mm
Höhe 45,5 mm
Tiefe 51,5 mm

Kleinhilfsschütze K/KC 6 erfüllen Relaisfunktion und stehen für eine Baureihe mit sehr geringen Abmessungen und mit Anschlussvarianten in Schraub-, Lötpin- und Flachstecktechnik. Die 4-poligen Geräte bieten eine breite Palette von Einsatzmöglichkeiten auch unter ungünstigen Platzverhältnissen. Mit ihrer AC- oder DC-Ansteuerung schalten sie Steuerkreise oder Lastkreise bis 4 A (230 V). Anbaubare Zubehörteile sind Löschglieder sowie seitlich oder frontseitig aufsteckbare 2-polige Hilfsschalter.kontakte Öffner: 2Anzahl Hilfskontakte Schließer: 2Typ Kleinschütz: KleinhilfsschützBemessungssteuerspannung: 24 V DCEinbaulage: Position 1 bis 6Konventioneller thermischer Dauerstrom in freier Luft: (Hilfsstromkreis) 6 AMontageart: DIN-Schiene, PCB
