| Zusammenstellung |
Basiselement |
| Bedienungsart |
Drucktaster |
| Anzahl der Einheiten |
1 |
| App-Steuerung über Bluetooth |
false |
| Dimmung Phasenanschnitt |
true |
| Dimmung Phasenabschnitt |
true |
| Seriendimmer |
true |
| Lastart |
universal |
| Nebenstelleneingang |
true |
| Lichtwertspeicher |
true |
| Verwendbar mit Taste |
true |
| Verwendbar mit Bewegungsmelder |
true |
| Verwendbar mit Präsenzmelder |
true |
| Verwendbar mit Zeitschalter/Timer |
true |
| Verwendbar mit Funktaste |
true |
| Verwendbar mit IR-Taste |
false |
| Min. Helligkeit steuerbar |
true |
| Montageart |
Unterputz |
| Befestigungsart |
Krallen-/Schraubbefestigung |
| Halogenfrei |
true |
| Nennspannung |
230.0 - 230.0 V |
| Frequenz |
50.0 - 50.0 Hz |
| Leistungsaufnahme |
4 W |
| Anschlussart |
Schraubklemme |
| Aderquerschnitt |
0.5 - 0.5 qmm |
| Min. Tiefe der Gerätedose |
38 mm |

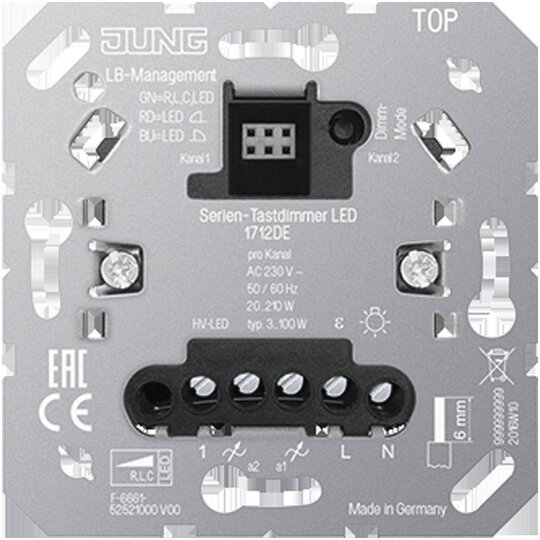

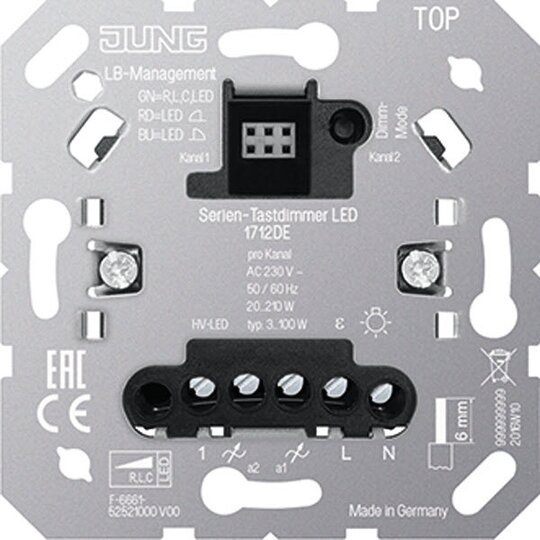

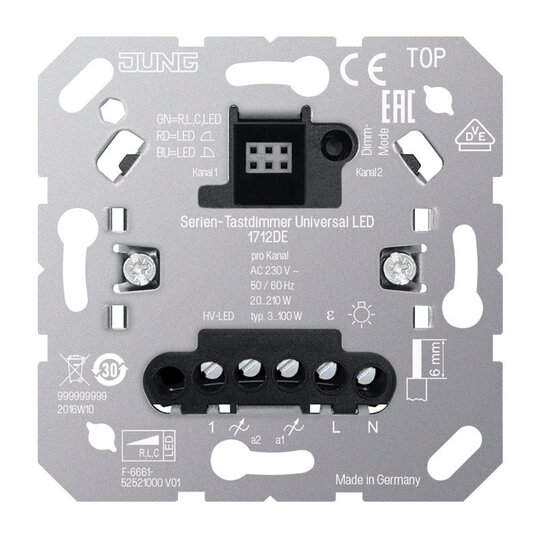

Serien-Tastdimmer Universal LEDSerien-Tastdimmer Universal LEDBestimmungsgemäßer Gebrauch¦ Schalten und Dimmen von Beleuchtung¦ Betrieb mit geeignetem Aufsatz¦ Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften¦ Zwei unabhängige Ausgänge für zwei Leuchtengruppen¦ Unsymmetrische Lastverteilung möglich¦ Gerät arbeitet nach dem Phasenan- oder Phasenabschnittprinzip¦ Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips¦ Anzeige der eingestellten Betriebsart mittels LED¦ Gerät kann ohne Neutralleiter betrieben werden¦ Einschalten durch lampenschonenden Softstart¦ Einschalten mit zuletzt eingestellter Helligkeit oder gespeicherter Einschalthelligkeit¦ Einschalthelligkeit dauerhaft speicherbar¦ Minimalhelligkeit dauerhaft speicherbar¦ Anschluss von Nebenstellen möglich¦ Elektronischer Kurzschlussschutz mit dauerhafter Abschaltung spätestens nach 7 Sekunden¦ Elektronischer Übertemperaturschutz¦ Testbetrieb zur Funktionsprüfung¦ Leistungserweiterung durch Leistungszusätze (Art.-Nr. ULZ 1755 REG) möglich¦ Optionales Zubehör: Kompensationsmodul LED, Art.-Nr.: KM LED 230 UTechnische DatenNennspannung: AC 230 V ~Netzfrequenz: 50/60 HzStandby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 WVerlustleistung: ca. 4 WUmgebungstemperatur: -5 ... +45 °CGlühlampen: 20 ... 210 WHV-Halogenlampen: 20 ... 210 WElektronische Trafos: 20 ... 210 WElektronische Trafos mit NV-LED: typ. 20 ... 50 WInduktive Trafos: 20 ... 210 VAInduktive Trafos mit NV-LED: typ. 20 ... 50 VAHV-LED-Lampen dimmbar: typ. 3 ... 50 WKompaktleuchtstofflampen dimmbar: typ. 3 ... 50 WOhmsch-kapazitiv: 20 ... 210 WKapazitiv-induktiv: nicht zulässigOhmsch-induktiv: 20 ... 210 VAOhmsch und HV-LED: typ. 3 ... 50 WOhmsch und Kompaktleuchtstoffl.: typ. 3 ... 50 WLeistungszusätze: siehe Anleitung LeistungszusatzAnschluss: Schraubklemmeneindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2Nebenstelle 2-Draht 1720 NE: unbegrenztNebenstelle 3-Draht 1723 NE: 10Drehnebenstelle 3-Draht 1733 DNE: 10Taster: unbegrenztGesamtlänge Nebenstellenleitung: max. 100 mGesamtlänge Lastleitung: max. 100 mFabrikat: JUNGArt.-Nr.: 1712 DE
