| Zusammenstellung |
Basiselement |
| Ausführung |
Relais |
| Lastart |
universal |
| Nebenstelleneingang |
true |
| Verwendbar mit Taste |
true |
| Verwendbar mit Bewegungsmelder |
true |
| Verwendbar mit Präsenzmelder |
true |
| Verwendbar mit Zeitschalter/Timer |
true |
| Verwendbar mit Funktaste |
true |
| Verwendbar mit IR-Taste |
false |
| Montageart |
Unterputz |
| Transparent |
false |
| Nennspannung |
230 V |
| Frequenz |
50.0 - 50.0 Hz |
| Bemessungsstrom |
16 A |
| Schaltleistung |
1500.0 - 1500.0 W |
| Schaltleistung HLK |
1500.0 - 1500.0 W |
| Verlustleistung |
0,5 W |
| Anzahl der Kanäle |
2 |
| Befestigungsart |
Krallen-/Schraubbefestigung |
| Min. Tiefe der Gerätedose |
32 mm |
| Kompatibel mit Apple HomeKit |
false |
| Kompatibel mit Google Assistant |
false |
| Kompatibel mit Amazon Alexa |
false |
| IFTTT-Unterstützung verfügbar |
false |

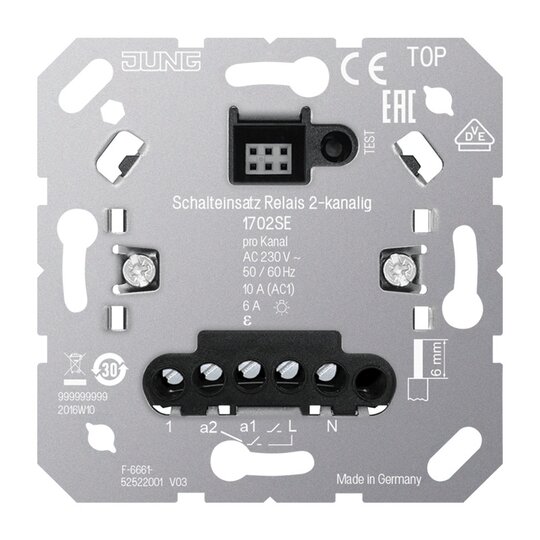

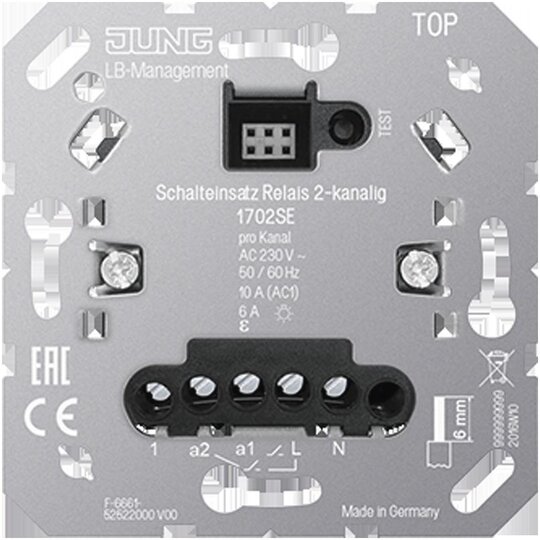

Schalteinsatz Relais, 2-kanaligSchalteinsatz Relais, 2-kanaligBestimmungsgemäßer Gebrauch¦ Schalten von Beleuchtung und Motoren¦ Betrieb mit geeignetem Aufsatz¦ Montage in Gerätedose mit Abmessungen nach DIN 49073 Produkteigenschaften¦ Anschluss von Nebenstellen möglich¦ Testbetrieb zur Funktionsprüfung In Kombination mit LB-Management Taster 2fach:¦ Zwei unabhängige Ausgänge¦ Zeitfunktion für Ausgang a2 einstellbar In Kombination mit LB-Management Taster 1fach (Art.-Nrn. ..1700.., ..1701..), LB-Management Timer-Display, LB-Management Bewegungsmelder:¦ Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten.¦ Einschaltverzögerung für Ausgang a2 einstellbar¦ Ausschaltverzögerung für Ausgang a2 einstellbar In Kombination mit Nebenstelle 3-Draht und LB-Management Taster 2fach:¦ Zwei unabhängige Ausgänge In Kombination mit Nebenstelle 2-Draht, Drehnebenstelle oder Taster:¦ Ausgang a2 schaltet abhängig von Ausgang a1 z.B. um eine Lüftung in Abhängigkeit der Beleuchtung einzuschalten und mit Verzögerung auszuschalten.Technische DatenNennspannung: AC 230 V ~Netzfrequenz: 50/60 HzStandby-Leistung abhängig vom Aufsatz: ca. 0,1 ... 0,5 WUmgebungstemperatur: -25 ... +45 °CLager-/Transporttemperatur: -20 ... +70 °CSchaltstrom pro Gerät: S 16 AOhmsch: 10 A (AC1)Motoren: 3 A (cos ¿ = 0,68)Glühlampen: 1500 WHV-Halogenlampen: 1500 WElektronische Trafos: 1000 WInduktive Trafos: 625 VAHV-LED-Lampen: typ. 400 WKompaktleuchtstofflampen: typ. 500 WLeuchtstofflampen unkompensiert: 750 VAKapazitive Last: 580 VA (70 µF)Anschluss: Schraubklemmeneindrähtig: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2feindrähtig ohne Aderendhülse: 1 x 0,5 ... 4,0 mm2 2 x 0,5 ... 2,5 mm2feindrähtig mit Aderendhülse: 1 x 0,5 ... 4,0 mm22 x 0,5 ... 1,5 mm2Nebenstelle 2-Draht 1720 NE: unbegrenztNebenstelle 3-Draht 1723 NE: 10Drehnebenstelle 3-Draht 1733 DNE: 10Taster: unbegrenztAusschaltverzögerung: ohne, 1 min, 5 min, 30 min, 60 minEinschaltverzögerung: ohne, 3 minFabrikat: JUNGArt.-Nr.: 1702 SE
