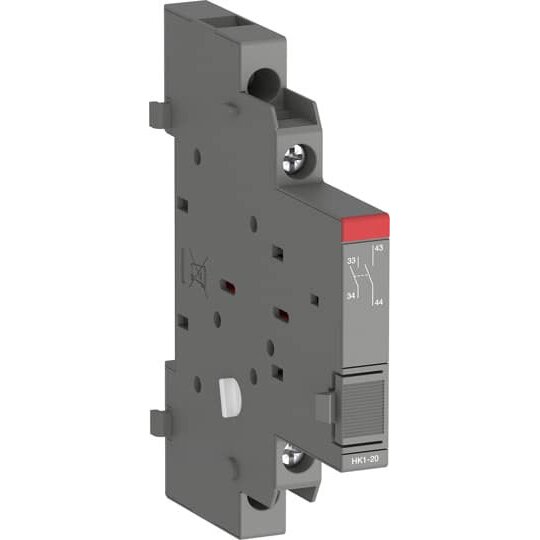

Hilfsschalter HK1-20
1SAM201902R1002
2 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2751213
- EAN
- 4013614320378
- Hersteller-Nr.
- 1SAM201902R1002
- DEHA.-Nr.
- 1931173
- eClass.-Nr.
- 27371302
- Herstellerlink
- Wunsch-Suchbegriff
| Anzahl der Kontakte als Wechsler | 0 |
| Anzahl der Kontakte als Schließer | 2 |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Fehlersignalschalter | 0 |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausführung | aufsteckbar |
| Montageart | Seitenanbau |
| Fassung | ohne |
Hilfsschalter HK1 mit unterschiedlichen Kontaktbelegungen werden bei den Hauptgeräten rechtsseitig angebaut. Der HK1-20 verfügt über die Klemmenbezeichnungen: 33/34 + 43/44Normen: CSA 22.2 No. 14, IEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, UL 60947-1, UL 60947-5-1Anschlussart: SchraubklemmeAnzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 2Bemessungsbetriebsspannung: 690 V AC, 600 V DC, 690 VBemessungsbetriebsstrom AC-15: (24 V) 6 A, (240 V) 4 A, (690 V) 1 A, (380 / 400 V) 3 ABemessungsbetriebsstrom DC-13: (24 V) 2 A, (125 V) 0,55 A, (250 V) 0,27 A, (440 V) 0,15 A, (600 V) 0,15 ABemessungsisolationsspannung: 690 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kVGeeignet für: MS116, MS132, MO132, MS165, MO165Mechanische Lebensdauer: 100000 Montageart: seitliche MontageSchutzart: IP20
