| Max. Leiterquerschnitt |
6 qmm |
| Bestückung |
Klemme |
| Form |
quadratisch |
| Montageart |
Wand-/Deckenmontage |
| Für Rohrdurchmesser |
sonstige |
| Einführung von hinten |
false |
| Länge |
104 mm |
| Breite |
104 mm |
| Tiefe |
70 mm |
| Anreihbar |
false |
| Anzahl der Einführungen |
7 |
| Art der Gehäusedurchführung |
Vorprägung |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Oberfläche |
unbehandelt |
| Farbe |
schwarz |
| Schutzart (IP) |
IP68 |
| Ausführung Deckel |
sonstige |
| Deckelbefestigung |
geschraubt |
| Vergießbar |
true |
| Vergussmasse mitgeliefert |
true |
| Plombierbar |
true |
| Bemessungsisolationsspannung Ui |
690 V |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Witterungsbeständig |
true |
| Einsatztemperatur |
-25 - 70 €C |
| Explosionsgeprüfte Ausführung |
false |
| Für Ex-Zone Gas |
ohne |
| Für Ex-Zone Staub |
ohne |

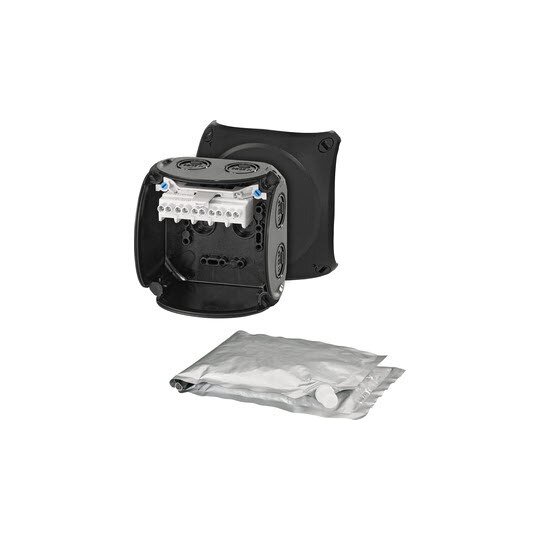

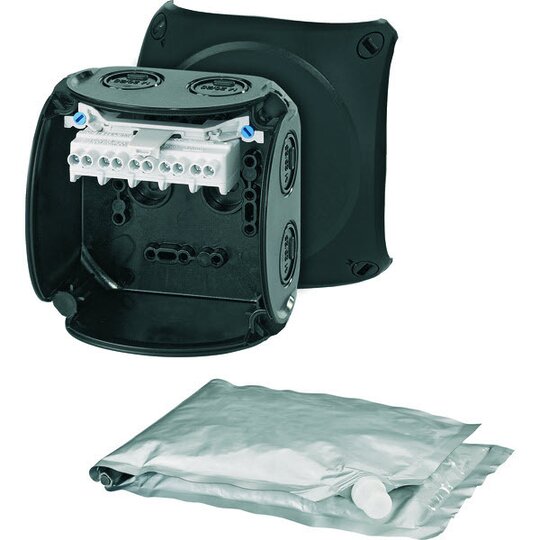

Kabelabzweigkästen wasserdicht nach DIN VDE V 0606-22-100 mit fest eingebauter Verbindungsklemme und metrischen Vorprägungen zum Vergießen. Geeignet für Innenräume und die ungeschützte Installation im Freien nach DIN VDE 0100, Teil 737. Für Umgebungstemperatur maximal +70 °C und minimal -25 °C, relative Luftfeuchte bis 100%. Werkstoff Temperaturbeständigkeit von -25 °C bis +90 °C, Brennverhalten nach VDE 0471, Teil 2 - Glühdrahtprüfung 960 °C, UL Subject 94 V-0. Schutzart IP 68. Bemessungsisolationsspannung: 690 V. Werkstoff: PC-GFS-Thermoplast, glasfaserverstärkt, wetterfest. Farbe: schwarz, RAL 9011. Fabrikat: HENSEL WP Nennquerschnitt: 1,5-4 mm², 5-polige Klemme, Abmessungen HxBxT 104 x 104 x 70 mm
