| Montageart |
Aufputz |
| Anzahl der Reihen |
3 |
| Breite in Teilungseinheiten |
12 |
| Art der Abdeckung |
Deckel |
| Ausführung Deckel |
geschlossen |
| Transparenter Deckel/Tür |
true |
| Werkstoff des Gehäuses |
Kunststoff |

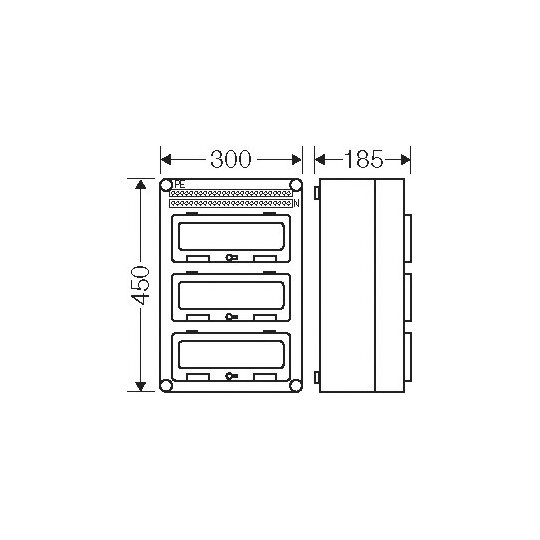

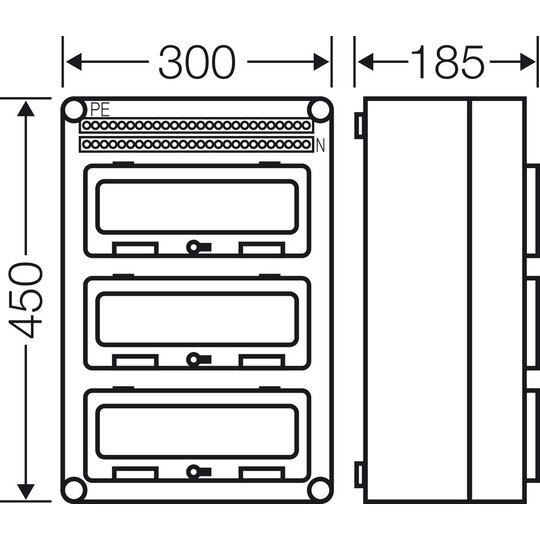

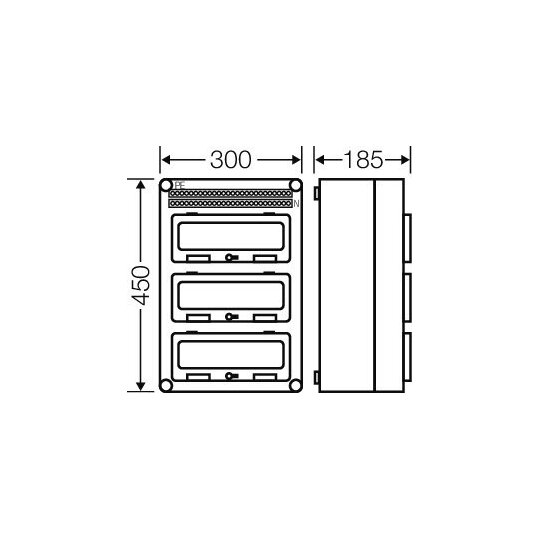

| Höhe |
450 mm |
| Breite |
300 mm |
| Tiefe |
185 mm |
| Einbautiefe |
93 mm |
| Innentiefe |
146 mm |
| DIN-Schiene |
true |
| Mit Montageplatte |
false |
| Anbaumöglichkeit |
true |
| EMV-Ausführung |
false |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP65 |
| Mit Schloss |
false |

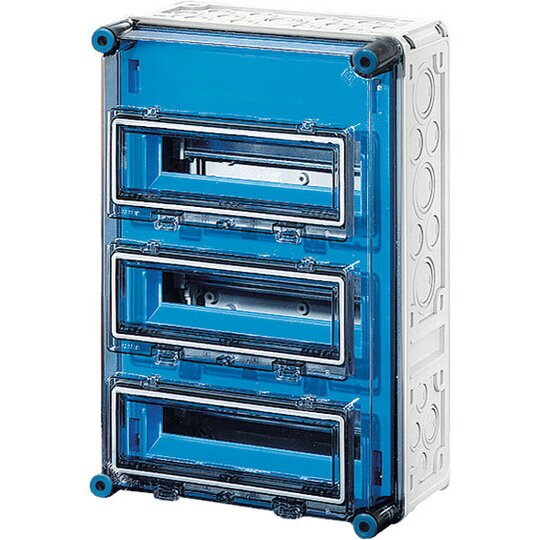

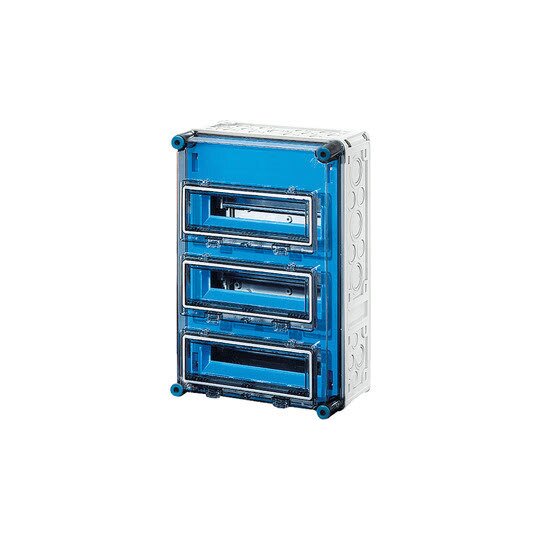

Gehäuse für den Bau von Energie-Schaltgerätekombinationen bis 630 A oder als Einzelgehäuse. Aus hochwertigem Polycarbonat schutzisoliert. Wanddurchführungen mit großen Öffnungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung an allen Gehäusewänden über metrische Vorprägungen oder Anbauflansche. Gehäuse zur Wandbefestigung auch über Außenlaschen oder mit Montageschienen. Automatengehäuse mit 36 Teilungseinheiten zum Einbau von Reiheneinbaugeräten nach DIN 43880. Mit PE- und N-Klemmen für Kupferleiter. N trennbar für unterschiedliche Potenziale. Mit Abdeckstreifen zum Verschließen von nicht benutzten Geräteausschnitten und Beschriftungsstreifen für die Stromkreiskennzeichnung. Transparente Klappdeckel, mit Zubehör abschließbar. Deckelverschlüsse für Handbetätigung.
98070059_Fixconnect_A5_sw_1seitig_neutral.pdf
Montageanleitung
|
hensel-technik-RoHS.pdf
RoHS-Erklärung
|
|
|
|
|
