| Max. Leiterquerschnitt |
10 qmm |
| Bestückung |
Klemme |
| Form |
quadratisch |
| Montageart |
Wand-/Deckenmontage |
| Einführung von hinten |
false |
| Länge |
130 mm |
| Breite |
130 mm |
| Tiefe |
77 mm |
| Anreihbar |
false |
| Anzahl der Einführungen |
7 |
| Art der Gehäusedurchführung |
sonstige |
| Werkstoff |
Kunststoff |
| Halogenfrei |
true |
| Oberfläche |
unbehandelt |
| Farbe |
schwarz |
| Schutzart (IP) |
IP66 |
| Ausführung Deckel |
Blinddeckel |
| Deckelbefestigung |
geschraubt |
| Vergießbar |
false |
| Vergussmasse mitgeliefert |
false |
| Plombierbar |
false |
| Bemessungsisolationsspannung Ui |
690 V |
| Funktionserhalt |
ohne |
| Mit Abschirmung |
false |
| Witterungsbeständig |
false |
| Einsatztemperatur |
-20 - 40 €C |
| Explosionsgeprüfte Ausführung |
true |
| Für Ex-Zone Gas |
2 |
| Für Ex-Zone Staub |
22 |

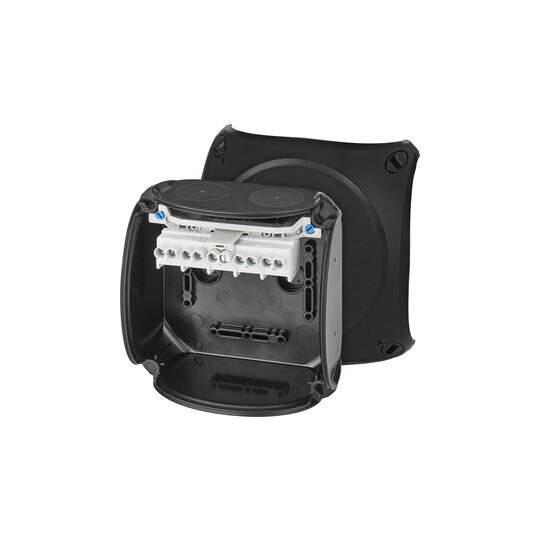

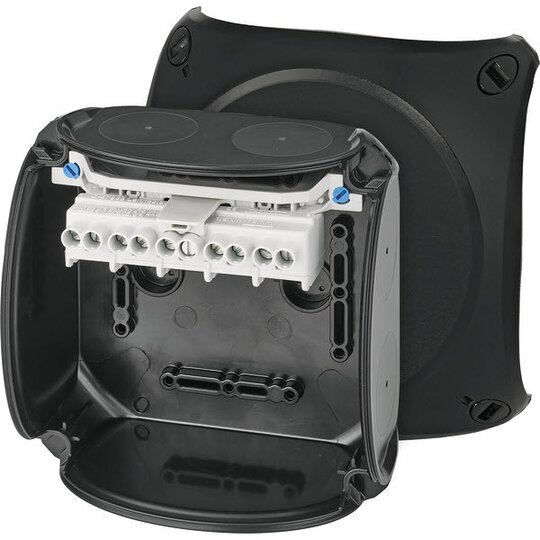

Ex-Kabelabzweigkästen nach IEC 60670-22 mit eingebauter Verbindungsklemme. Geeignet für den Einsatz in Ex-Zonen 2 und 22 nach IEC 60079-1, IEC 60079-7 und IEC 60079-31 in Innenräumen und bei ungeschützter Installation im Freien nach DIN VDE 0100, Teil 737. Ex-Kennzeichnung für explosionsfähige Gasatmosphären II 3G Ex ec IIA T6 Gc. Ex-Kennzeichnung für explosionsfähige Staubatmosphären II 3D Ex tc IIIC T85 Dc. Für Umgebungstemperatur maximal +40 °C und minimal -20 °C, bei relativer Luftfeuchte 50% bei +40 °C oder 100% bei +25 °C. Werkstoff Temperaturbeständigkeit von -20 °C bis +80 °C, Brennverhalten nach VDE 0471, Teil 2 - Glühdrahtprüfung 750 °C, UL Subject 94 HB. Schutzart nach IEC 60529: IP 66 mit Ex-Anbaukabelstutzen AXM. Bemessungsisolationsspannung: 690 V. Werkstoff: PC Polycarbonat, wetterfest nach UL 746C f1, halogen- und silikonfrei. Farbe: schwarz, ähnlich RAL 9011. Deckelbefestigung mit Schnellverschluss. Steckbare Außenlaschen zur Wandmontage im Lieferumfang enthalten. Fabrikat: HENSEL KX. Nennquerschnitt: 1,5-6 mm², 5-polige Klemme, Abmessungen HxBxT 130 x 130 x 77 mm
