| Ausführung als Hauptschalter |
true |
| Ausführung als Wartungs-/Reparaturschalter |
false |
| Ausführung als Sicherheitsschalter |
false |
| Ausführung als NOT-AUS-Einrichtung |
false |
| Ausführung als Wendeschalter |
false |
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V |
| Bemessungsbetriebsspannung |
690 - 690 V |
| Bemessungsdauerstrom Iu |
100 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
100 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
40 kW |
| Bemessungskurzzeitstromfestigkeit Icw |
1,5 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
40 kW |
| Schaltleistung bei 400 V |
40 kW |
| Polzahl |
3 |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Anzahl der Hilfskontakte als Wechsler |
0 |
| Motorantrieb optional |
false |
| Motorantrieb integriert |
false |
| Spannungsauslöser optional |
false |
| Gerätebauart |
Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung |
false |
| Geeignet für Frontbefestigung 4-Loch |
false |
| Geeignet für Frontbefestigung Zentral |
false |
| Geeignet für Verteilereinbau |
false |
| Geeignet für Zwischenbau |
false |
| Farbe des Betätigungselements |
sonstige |
| Ausführung des Betätigungselements |
Knebel |
| Verriegelbar |
false |
| Anschlussart Hauptstromkreis |
Rahmenklemme |
| Schutzart (IP), frontseitig |
IP66 |

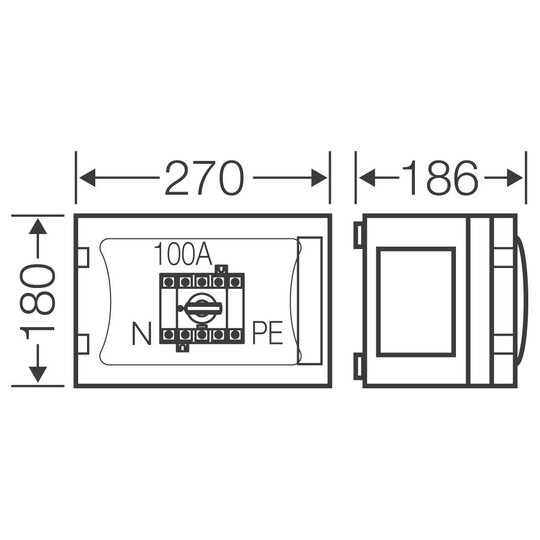

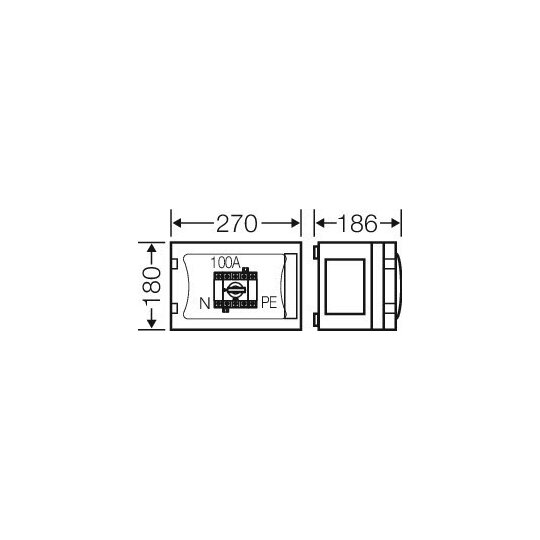

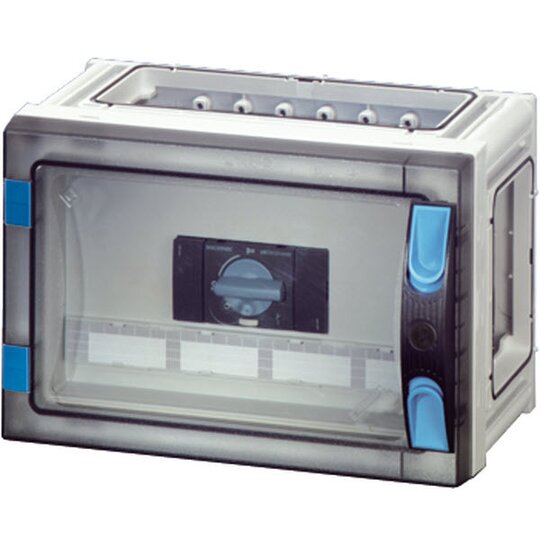

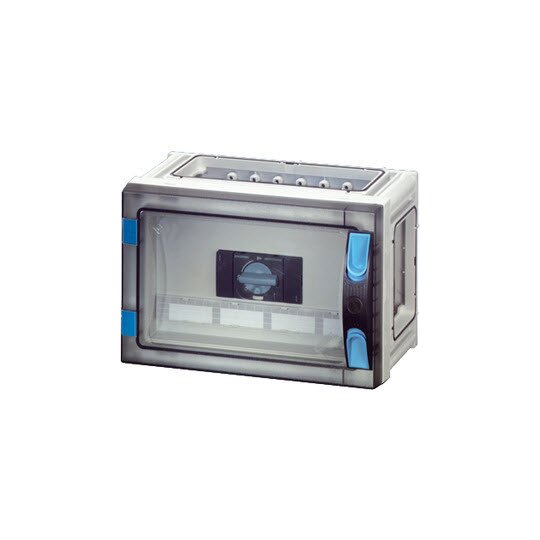

Gehäuse mit Tür für den Bau von Installationsverteilern bis 250 A für die Bedienung durch Laien nach IEC 61439-3. Offene Gehäusewände für die Kombination oder als Einzelgehäuse mit Verschlussplatten. Aus hochwertigem Polycarbonat, schutzisoliert. Schnelle Gehäuseverbindung durch Steckverbinder und integrierte Dichtungen. Große Wanddurchführungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung über Flansche. Wandbefestigung direkt am Gehäuse, über Außenlaschen oder mit Montageschienen. Gehäuse mit Lasttrennschalter 100 A, 3-polig, nach IEC 60947-3. Mit PE- und N-Klemmen. Mit transparenter Tür und plombierbarem Türverschluss für Handbetätigung. Schalterantrieb abschließbar.. Schutzart: IP 65 nach IEC 60 529. Abmessungen HxBxT 180 x 270 x 186 mm
