| Montageart |
Aufputz |
| Anzahl der Reihen |
1 |
| Breite in Teilungseinheiten |
12 |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
geschlossen |
| Transparenter Deckel/Tür |
true |
| Werkstoff des Gehäuses |
Kunststoff |

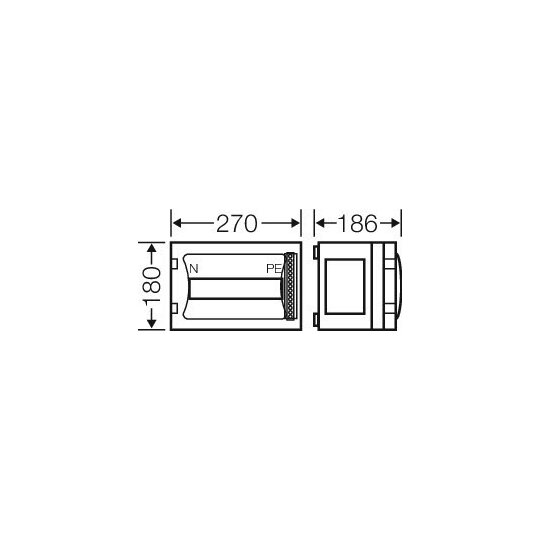

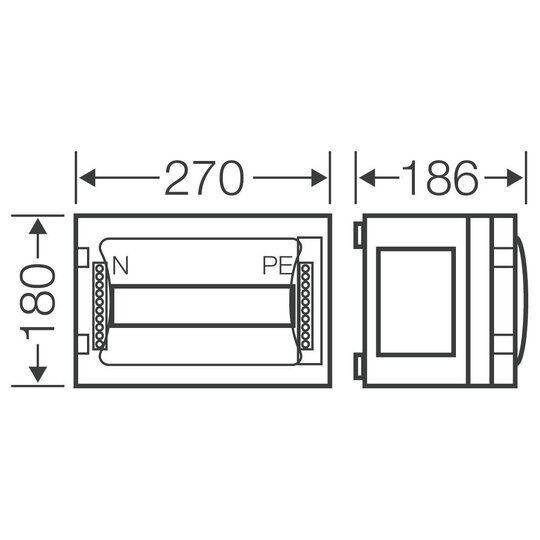

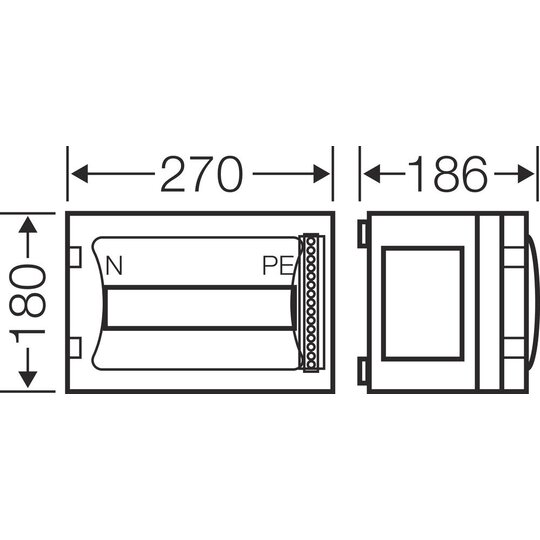

| Höhe |
253 mm |
| Breite |
276 mm |
| Tiefe |
186 mm |
| Einbautiefe |
93 mm |
| Innentiefe |
136 mm |
| DIN-Schiene |
true |
| Mit Montageplatte |
false |
| Anbaumöglichkeit |
true |
| EMV-Ausführung |
false |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP65 |
| Mit Schloss |
false |

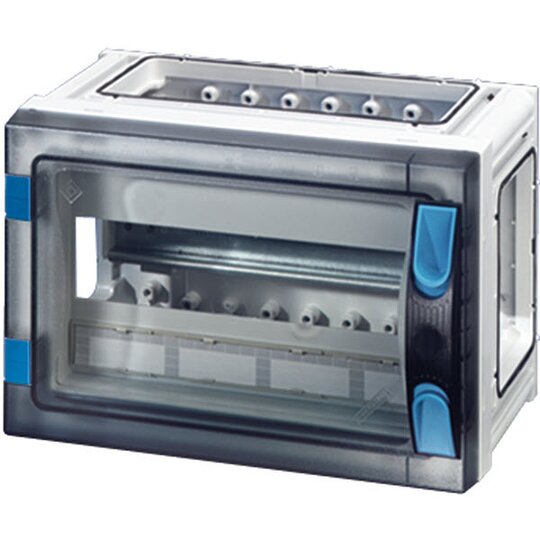

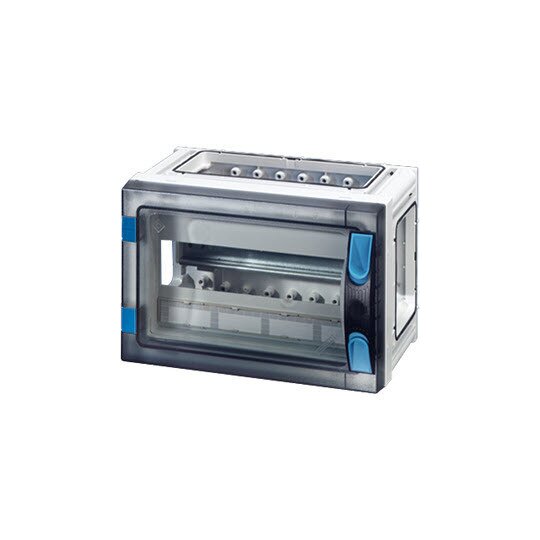

Gehäuse mit Tür für den Bau von Installationsverteilern bis 250 A für die Bedienung durch Laien nach IEC 61439-3. Offene Gehäusewände für die Kombination oder als Einzelgehäuse mit Verschlussplatten. Aus hochwertigem Polycarbonat, schutzisoliert. Schnelle Gehäuseverbindung durch Steckverbinder und integrierte Dichtungen. Große Wanddurchführungen für die elektrische Verbindung der Gehäuse untereinander. Kabeleinführung über Flansche. Wandbefestigung direkt am Gehäuse, über Außenlaschen oder mit Montageschienen. Automatengehäuse mit 9 Teilungseinheiten zum Einbau von Reiheneinbaugeräten nach DIN 43880. Mit PE- und N-Klemmen für Kupferleiter. N trennbar für unterschiedliche Potenziale. Mit Abdeckstreifen zum Verschließen von nicht benutzten Geräteausschnitten und Beschriftungsstreifen für die Stromkreiskennzeichnung. Transparente Tür und plombierbarer Türverschluss mit Handbetätigung.
98070059_Fixconnect_A5_sw_1seitig_neutral.pdf
Montageanleitung
|
98170370_Enystar_A2_color_2seitig_neutral.pdf
Montageanleitung
|
hensel-technik-RoHS.pdf
RoHS-Erklärung
|
|
|
|
|
