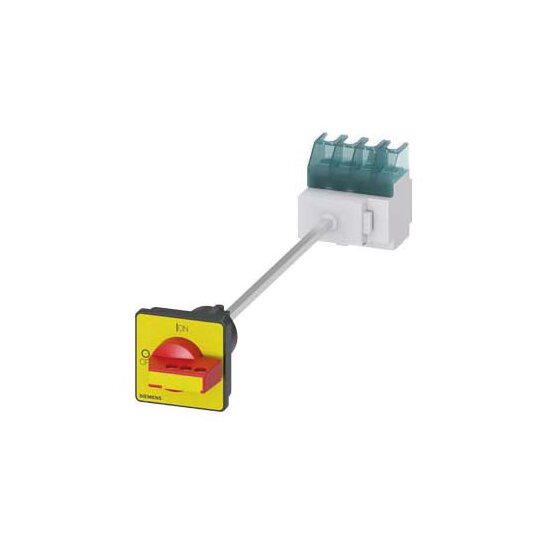

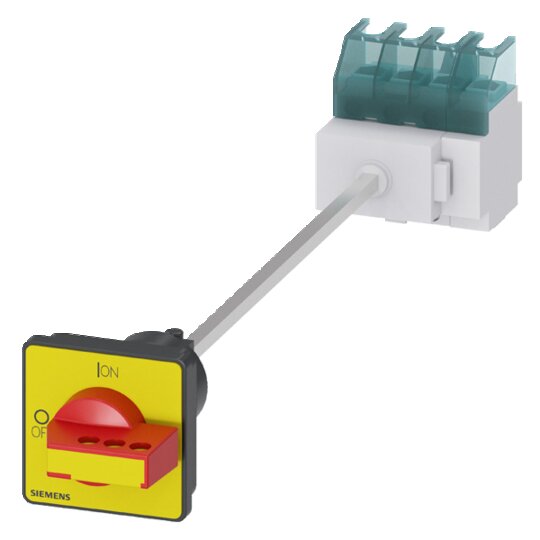

Hauptschalter 4pol. IU=25, P/AC-23A bei 400V=9,5kW- 3LD2217-1TL13

Hersteller-Nr. 3LD22171TL13 166666
Preview Image
image 1
image 2
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2726406
EAN
4011209718647
DEHA.-Nr.
2452178
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter true
Ausführung als NOT-AUS-Einrichtung true
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,64 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 12 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch true
Geeignet für Frontbefestigung Zentral false
Farbe des Betätigungselements rot
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON, Lasttrennschalter 3LD


    Der Lasttrennschalter SENTRON 3LD bietet eine sichere Abschaltung von Lasten in vielen Anwendungen und gewährleistet durch seinen modularen Aufbau eine einfache Montage.


    Technische Details:



    • Polanzahl: 4-polig

    • Nennstrom (Iu): 32 A

    • Betriebsleistung / bei AC-23 A bei 400V: 11,5 kW

    • Bodenbefestigung: mit Türkupplung

    • Überlistbarer Knebelantrieb: rot/gelb

    • Schutzart: bis IP 65

    • Variants: Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau

    • Internationale Genehmigungen: IEC, UL, CCC, Schiffbau


    Kunden Vorteile:



    • Optimale Netztrennung von 16 A bis 250 A.

    • Schnelle und einfache Montage von Hilfsschaltern.

    • Vielseitige Anwendungsmöglichkeiten in der Industrie, z.B. in Maschinen- und Förderanlagen.

    • Varianten für Gleichstromanwendungen verfügbar.

    • Durchgängige Sicherheit für Anwender und Systeme.
