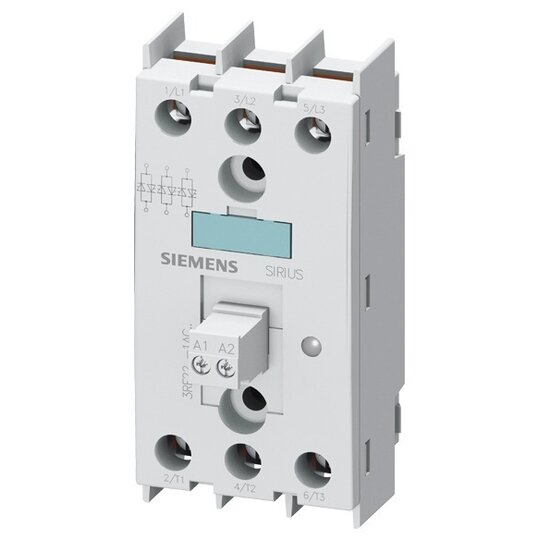

Halbleiterrelais 2RF2, 3-ph. 55A 40°C 48-600V/110V AC3-Ph. gesteuert

Hersteller-Nr. 3RF22551AC35 159525
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2717506
EAN
4011209777422
DEHA.-Nr.
2981510
eClass.-Nr.
27371014
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Mit abnehmbaren Klemmen true
Geeignet für Reiheneinbau true
Bemessungssteuerspeisespannung Us bei AC 50 Hz 88 - 121 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 88 - 121 V
Spannungsart zur Betätigung AC
Anzahl der Phasen 3
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 48 - 600 V
Betriebsspannung bei AC 60 Hz 48 - 600 V
Bemessungsbetriebsstrom Ie bei AC-1 55 A
Bemessungsbetriebsstrom Ie bei AC-51 50 A
Schutzart (IP) IP20
Breite 45 mm
Höhe 95 mm
Tiefe 47 mm

    Halbleiterrelais, 3-phasig 3RF2


    Das Halbleiterrelais SIRIUS 3RF22 ist zum Schalten von ohmschen und induktiven Lasten konzipiert und eignet sich besonders für geräuschsensible Bereiche.


    Technische Details:



    • Wellenform: 3-Phasengesteuert

    • Max. Last: 55 A / 40 °C

    • Spannungsbereich: 48-600 V / 110 V AC

    • Sperrspannung: 1200 V

    • Schraubanschluss

    • Zulassungen: IEC und UL/CSA

    • Erhältlich als: 1-phasige und 3-phasige Geräte

    • Betätigung: AC oder DC

    • Anschlussarten: Schraub-, Federzug- oder Ringkabelschuhanschluss


    Kunden Vorteile:



    • Verschleißfreies und lautloses Schalten für geräuschsensible Anwendungen.

    • Hohe Zuverlässigkeit bei hohen Schaltfrequenzen.

    • Kompakte Bauweise spart Platz auf der Kühlfläche.

    • Erweiterbar durch standardisierte Funktionsmodule 3RF29 für verschiedene Anwendungen.

    • Zubehörmöglichkeiten wie Steuerstecker und Klemmenabdeckungen verfügbar.
