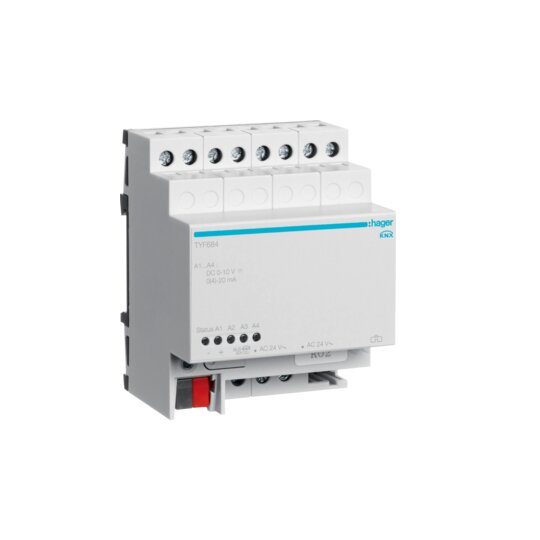

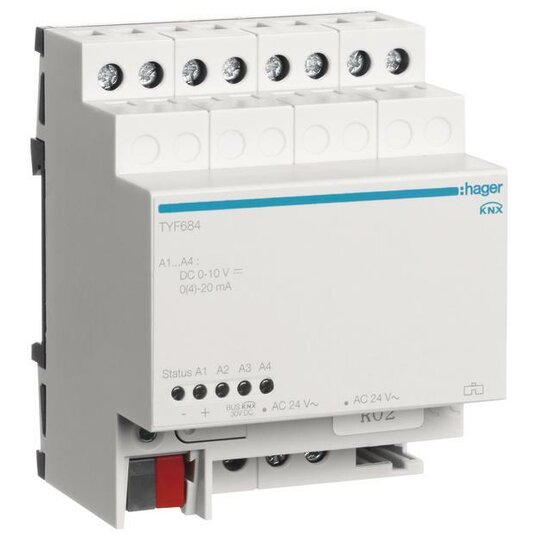

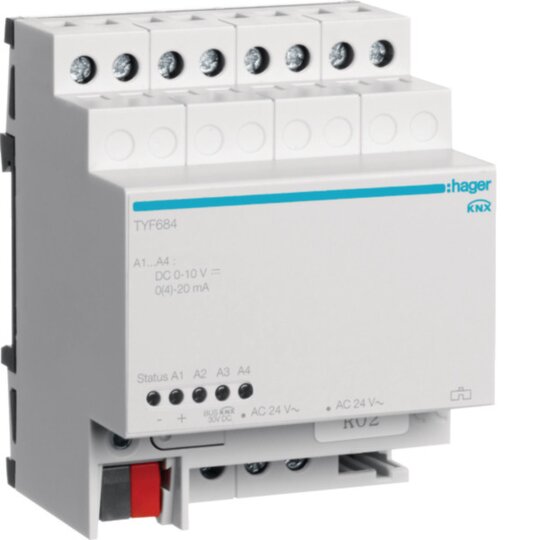

Hager TYF684 Analogaktor 4fach KNX REG
1 Stück

Listenpreis
Art.-Nr.
2838984
EAN
3250616059962
Hersteller-Nr.
TYF684
DEHA.-Nr.
3980522
eClass.-Nr.
27143109
Herstellerlink
Wunsch-Suchbegriff
Bussystem KNX true
Bussystem KNX-Funk false
Bussystem Funkbus false
Bussystem LON false
Bussystem Powernet false
Andere Bussysteme tebis TX
Montageart REG
Breite in Teilungseinheiten 4
Ausführung Basismodul
Mit LED-Anzeige true
Mit Busankopplung true
Anzahl der Ausgänge 4
Ausgangsstrom 20 - 20 mA
Ausgangsspannung 0 - 10 V
Schutzart (IP) IP20

Analogaktor 4fach REG KNX. Analogaktor empfängt KNX Telegramme und wandelt diese, z.B. für die Heizungs-, Klima- und Lüftungstechnik in Strom- und/oder Spannungssignale um. Der Aktor besitzt 4 unabhängigen Analogausgängen. Art des Signalausgangs (0 bis 10 V, 0 bis 1 V, 0 bis 20 mA, 4 bis 20 mA) zusätzlich ist der Ausgangsstatus über Status- und/oder Schaltobjekt auswertbar. Der Aktor ist erweiterbar mit Erweiterungsanalogmodul TYF684E mit weiteren 4 analogen Ausgängen. Die Spannungsausgänge werden auf Kurzschluss überwacht. Der Aktor hat eine Systemschnittstelle zum Anschluss der Erweiterungsmodule. Das Gerät verfügt über eine Programmiertaste mit roter LED. Über eine grün/roter LED (Betrieb/Fehler) werden die beiden Status angezeigt. Busanschluss über Anschlussklemme. Anschluss der Ausgänge mit Schraubklemmen. Der Aktor benötigt für den Betrieb eine Spannungsversorgung 24 V AC. Jeder Kanal kann separat programmierbar werden. Nicht benötigte Ausgänge lassen sich abschalten. Das Format des Eingangswertes beträgt 8 Bit oder 16 Bit. Beim Dimmaktorbetrieb 8-Bit bei den Eingangsobjekten. Es können zwei Zwangsführungen ausgeführt werden. Die Eingangsgrößen werden zyklisch Überwacht. Die Reaktion bei Überschreiten der Überwachungszeit ist einstellbar. Verhalten bei Busspannungsausfall ist einstellbar, sowie das Verhalten bei Busspannungswiederkehr.

Deeplink REACH

Download (Stand: 23.05.2022)

Produktdatenblatt

Download (Stand: 23.05.2022)

Deeplink Produktseite

Download (Stand: 23.05.2022)
