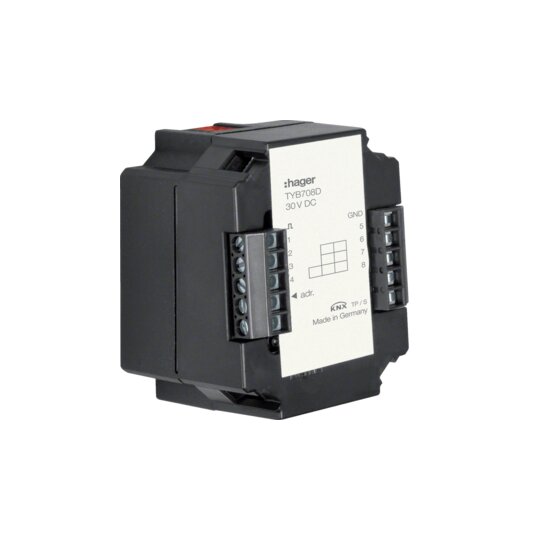

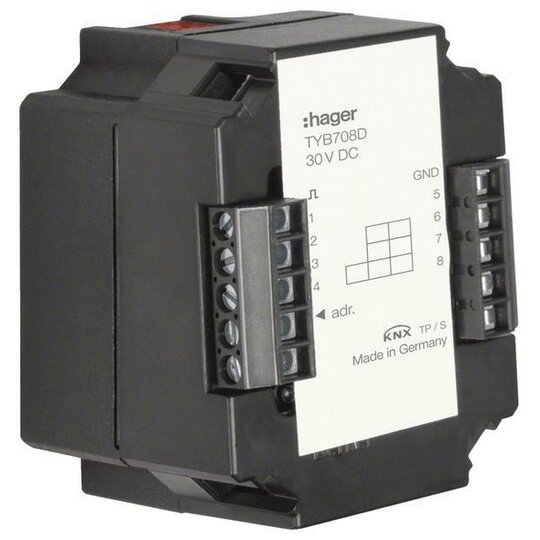

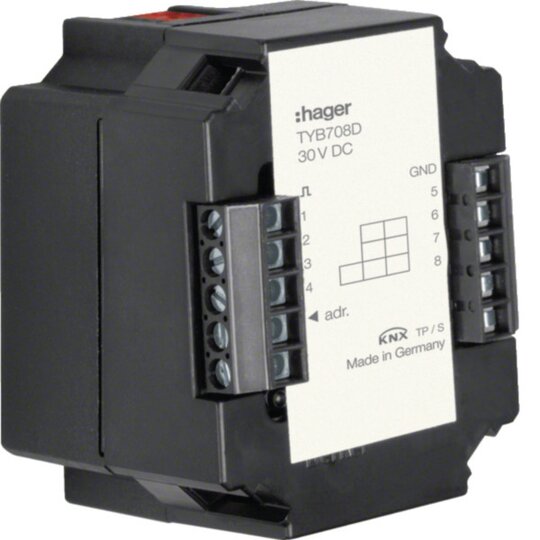

Hager TYB708D Universal-Schnittstelle 8-fach KNX, UP
1 Stück

Listenpreis
Art.-Nr.
2838994
EAN
3250616059450
Hersteller-Nr.
TYB708D
DEHA.-Nr.
4815918
eClass.-Nr.
27143121
Herstellerlink
Wunsch-Suchbegriff
Bussystem KNX true
Bussystem KNX-Funk false
Bussystem Funkbus false
Bussystem LON false
Bussystem Powernet false
Andere Bussysteme ohne
Funk bidirektional false
Montageart Unterputz
Mit Busankopplung true
Busmodul abnehmbar false
LED ansteuern true
Mit LED-Anzeige false
Anzahl der Eingänge 8
Eingangsspannung 20 - 20 V
Art der Eingangsspannung DC
Externe Abfragespannung notwendig true
Schutzart (IP) IP20
Min. Tiefe der Gerätedose 40 mm

Universal-Schnittstelle 8-fach KNX, UP. Unterputz Universal-Schnittstelle parametrierbar für 8 Eingänge, 4 Ein- und 4 Ausgänge oder 8 Ausgänge. Die Universalschnittstelle ist eine KNX-Komponente für die Installation in handelsübliche 60 mm UP-Schalterdosen, bzw. den Einbau in Geräte oder Gehäuse. Sie stellt eine Schnittstelle zu potentialfreien Kontakten dar. Die Universalschnittstelle erkennt, an den jeweiligen Eingängen, die Änderung des Schaltzustandes und sendet, entsprechend der parametrierten Applikation, Telegramme auf den Bus. Sie kann je nach geladener Applikation alle Kanäle als Eingänge oder Ausgänge oder als Kombination dieser beiden arbeiten (4 Eingänge /4 Ausgänge). So kann die Universal Taster-Schnittstelle bis zu 8 LED ansteuern oder über Ihre Eingänge bis zu 8 potenzialfreie Taster einlesen und Telegramme auf den Bus senden. Ein Anschluss von 230V-Signalen an den Eingängen ist nicht zulässig. Applikationseinstellungen: Tasten, Schalten, Schalten im Toggle-(Umschalt)Betrieb, Dimmen (Ein- und Zweiflächenbedienung), Jalousiesteuerung, Schalten und Dimmen, Schalten und Jalousiesteuerung, Zyklisches Senden, 2 Bedienebenen (nur mit Tastern), Schalten, Dimmen und Jalousiesteuerung, Lichtszenenabruf, Flanke, Wertgeber, Zwangsführung.

Deeplink REACH

Download (Stand: 07.05.2022)

Produktdatenblatt

Download (Stand: 07.05.2022)

Deeplink Produktseite

Download (Stand: 07.05.2022)
