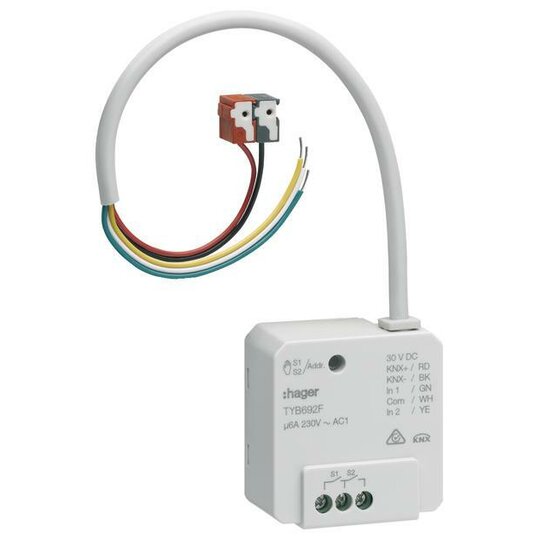

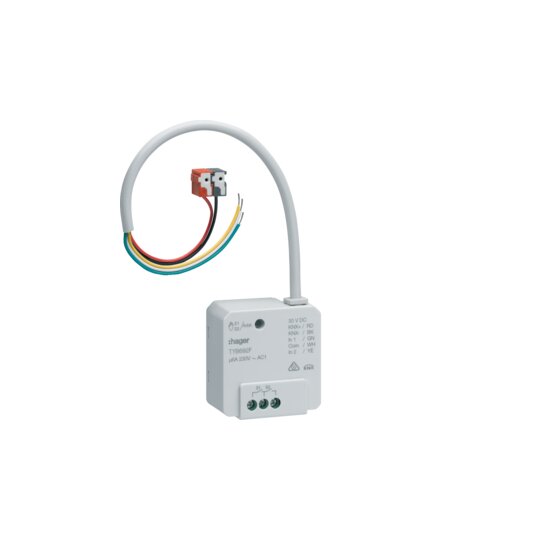

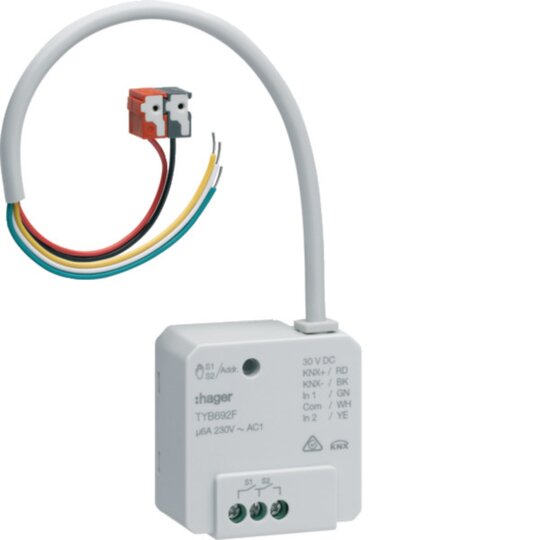

Hager TYB692F Schalt-/Jalousieausgang KNX UP 2/1-fach + 2 Eingänge, 6A
1 Stück

Listenpreis
Art.-Nr.
2838993
EAN
3250616059399
Hersteller-Nr.
TYB692F
DEHA.-Nr.
4815917
eClass.-Nr.
27143125
Herstellerlink
Wunsch-Suchbegriff
Bussystem KNX true
Bussystem KNX-Funk false
Bussystem Funkbus false
Bussystem LON false
Bussystem Powernet false
Andere Bussysteme ohne
Funk bidirektional false
Montageart Unterputz
Breite in Teilungseinheiten 0
Vor Ort-/Handbedienung true
Mit LED-Anzeige true
Max. Schaltleistung 1200 W
Ausgangsleistung 500 W
Geeignet für C-Last false
Max. Anzahl der Schaltausgänge 2
Max. Schaltstrom 6 A
Bemessungsstrom 6 A
Bemessungsbetriebsspannung 230 - 230 V
Verschiedene Phasen anschließbar false
Mit Busankopplung true
Busmodul abnehmbar false
Min. Tiefe der Gerätedose 40 mm
Modulare Erweiterungsmöglichkeit false
Schutzart (IP) IP20

Schalt-/Jalousieausgang KNX, 2/1-fach + 2 Eingänge, UP, 6A. Unterputz Schaltaktor mit integriertem Busankoppler zum Schalten von 2 Steckdosen- oder Beleuchtungsausgängen oder 1 Rollladen/Jalousie. Zusätzlich stehen 2 Binäreingänge zur Verfügung. Bei den Beleuchtungsausgängen kann zwischen EIN/AUS, Zeitschaltung, Sicherheits-Aus, Zwangssteuerung, Sperr-, Logik-, Preset-, Verzögerungsfunktion oder 64 Szenen ausgewählt werden. Mit Umschaltfunktion für Zeit oder Dauerfunktion. Über die Jalousiefunktion kann der Fahrbefehl AUF/AB/Stopp und der Lamellenwinkel verstellt werden. Prozentansteuerung der Jalousie zum Fahren einer vordefinierten Position. Mit der Sonnenschutzfunktion kann in Verbindung mit einem Außensensor die Helligkeit pro Raum gesteuert werden. Mit Alarmfunktion zur Steuerung der Jalousie in eine definierte Position. Sicherheitsabfahrt solange die Taste gedrückt bleibt. 64 Szenenfunktionen pro Kanal. Logikblock zur Steuerung des Ausgangs in Abhängigkeit zum Ergebnis einer logischen Verknüpfung. Preset-, Sperrfunktion, Zwangssteuerung. Mit 2 unabhängigen Binäreingängen für potentialfreie Kontakte, Binäreingangsfunktionen: Um (Toogle), Schalten, Zeitschalter, Rollladen/Jalousie, Dimmen, Heizung, Zwangssteuerung, Szene, Alarm, Automatik deaktivieren, Lastabwurf und Fensterkontakt. Das Gerät setzt die Businformationen in entsprechende Befehle um. Die Ausgänge werden über die Systemleitung von den ihnen zugeordneten Eingängen bzw. den integrierten Eingängen geschaltet. Handbedienung, sowie eine Schaltzustandsanzeige mittels LED und Betriebsstundenzähler pro Ausgang. Das Gerät kann mit einem Diagnostikwerkzeug ausgelesen werden. Mit Programmiertaste und roter Programmier-LED, Busanschluss und Binäreingänge konfektioniert mit Leitung und Busklemme bzw. isoliert.

Deeplink REACH

Download (Stand: 23.05.2022)

Produktdatenblatt

Download (Stand: 23.05.2022)

Deeplink Produktseite

Download (Stand: 23.05.2022)
