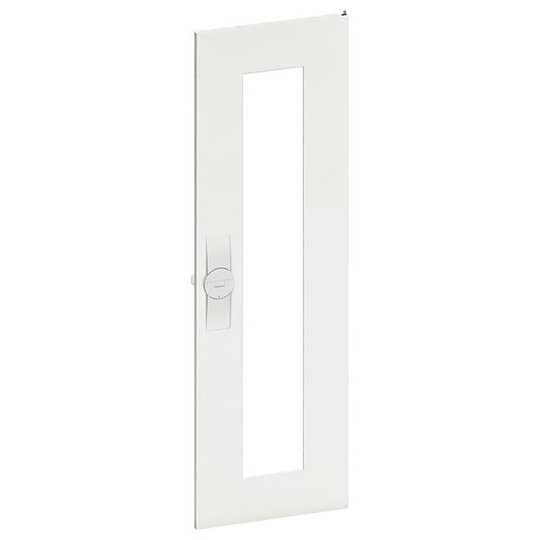

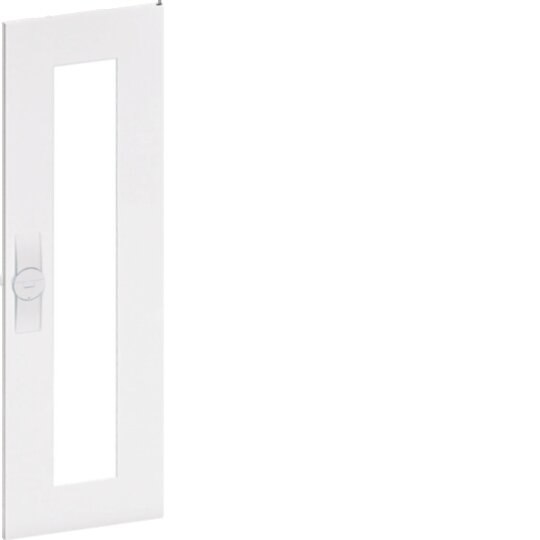

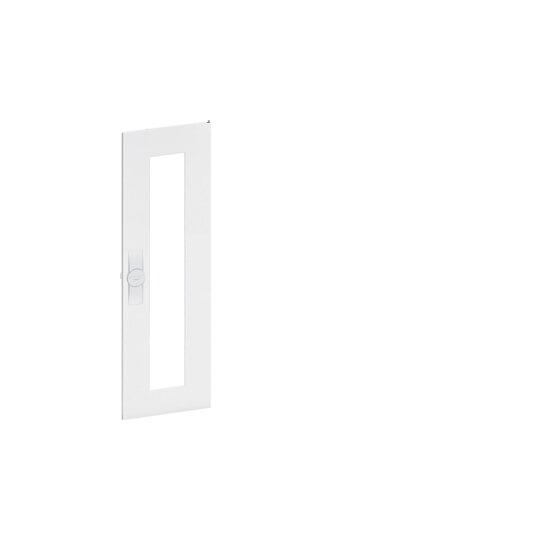

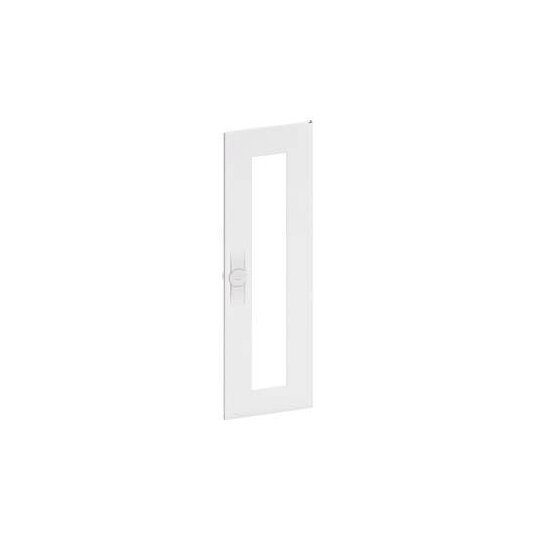

Hager FZ145N Tür univers rechts transparent f.Schrank H:950xB:300mm
1 Stück

Listenpreis
Art.-Nr.
2840903
EAN
3250612780488
Hersteller-Nr.
FZ145N
DEHA.-Nr.
5747012
eClass.-Nr.
27182204
Herstellerlink
Wunsch-Suchbegriff
Ausführung Anschlagtür
Ausführung als Sichttür true
Ausführung als Tür für Trennschalterverriegelung false
Breite 269 mm
Höhe 919 mm
Tiefe 12 mm
Werkstoff Stahl
Ausführung der Oberfläche unbehandelt
Farbe weiß
Schutzart (IP) IP44

Tür, univers rechts, transparent, für Schrank H:950xB:300mm. Zählerschranklösung Schrankgehäuse nach DIN VDE 0603/1, Maßnorm DIN 43 870 zur Aufputz, Unterputz oder teilversenkter Montage. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten. Rückseitige Vorprägung im Kunststoffteil. Sammelschienendurchführungen als beidseitige seitliche werkzeuglos zu öffnende Flanscháim unteren Bereich als Möglichkeit zur Sammelschienenverbindung von verschiedenen Schränken oder in Verbindung mit einem Kabelanschlusskasten und Anschlusssatz. Neben der Durchführung im NAR zusätzlich Öffnungen im Bereich des AAR (für Bauhöhe 1100 und 1400 mm) und RfZ (für Bauhöhe 1100mm). Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE). Hinweis: Die Hauptleitung ist nach VDE-AR-N 4100:2019-04 von unten oder seitlich in den unteren Anschlussraum des Zählerschrankes einzuführen und dort anzuschließen. Höhe: á__ ámm (1100mm oder 1400mm) Breite: __ mm Tiefe: 205 / 160 mm, RAL-Farbe: 9010 Schutzart 44, Schutzklasse IIá Nennstrom des Sammelschienensystems 250 A Ausführung nach VDE-AR-N 4100:2019-04 Zähleranlage für __ Zählerplatz(e). Nach den technischen Anschlussbedingungen (TAB) des VNB __ für: __ Elektronische Haushalts-Zähler (eHZ) oder __ Zähler mit 3-Punktbefestigung (3HZ). __ für Bezugsanlagen mit haushaltsüblichem Verbrauch max. 63 A (10mm²) nach DIN 18015-1 ( __ Wohnungen, __ Allgemein, __ Reserve, __ Wärmepumpe) __ für Dauerstromanwendungen max. 32 A (10 mm²) nach VDE-AR-N 4100:2019-04 (z.B. PV bis 22 KW) __áfür Dauerstromanwendungen max. 44 A (16 mm²) nach VDE-AR-N 4100:2019-04 (z.B. PV bis 30 KW) __áfür Zählerplätze mit mehr als 63 A im Aussetzbetrieb bzw. 44 A im Dauerbetrieb (Wandlermessung) Nennstrom _ A, Nennleistung _ kW __ Tarifrundsteuerempfänger als Dreipunktausführung alternativ __ Tarifrundsteuerempfänger als Hutschienenausführung __ Verteilerfeld ( __ PLE), mit/ohne Sammelschienen zur Einspeisung __ Verteilerfeld ( __ PLE) mit APZ-Raum nach VDE-AR-N 4100:2019-04,ámit/ohne Sammelschienen zur Einspeisung __ Kommunikationsfeld, 1- oder 2-feldig __ Kommunikationsfeld mit APZ-Raum nach VDE-AR-N 4100:2019-04,ámit/ohne Sammelschienen zur Einspeisung __ Stück SLS Schalter Hager HTS3xxE in __ áA.. Spannungsabgriff für Spannungsversorgung Zusatzgeräte nach VDE-AR-N 4100:2019-04: __ vor dem SLS mit Sicherungsbox steckbar 25 kA __ vor dem SLS mit LS-Schalter 10 A / 25 kA __ hinter dem SLS mit Sicherungsbox steckbar 25 kA. Überspannungsschutz mit Kombiableiter Typ 1/2/3 zur Sammelschienenmontage im UAR. Zur Einhaltung derá Anforderungen nach DIN VDE 0100-443 und -534: ___für TNS/TT-Netz, ohne ä

IP44, Ersatzteil, f.Tür oben / unten
Hager
Art.-Nr.
2838679
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Art.-Nr.
2830211
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

REACH-Erklärung

Ja

Download (Stand: 21.03.2024)

Produktdatenblatt

Ja

Download (Stand: 21.03.2024)

Deeplink Produktseite

Ja

Download (Stand: 21.03.2024)
