| Montageart |
Aufputz |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
geschlossen |
| Art der Tür |
Einzel |
| Transparenter Deckel/Tür |
false |
| Mit Schloss |
false |
| Nennstrom (In) |
800 A |
| Höhe |
650 mm |
| Breite |
1050 mm |
| Tiefe |
400 mm |
| Innentiefe |
400 mm |
| Materialstärke Gehäuse |
1,5 mm |
| Materialstärke Tür/Deckel |
1,5 mm |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Anzahl der Module |
288 |
| Anzahl der Reihen |
4 |
| Breite in Teilungseinheiten |
4 |
| Anzahl der Öffnungen für Flanschplatten |
8 |
| Anbaumöglichkeit |
true |
| Anzahl der Leitungseinführungen |
8 |
| Werkstoff des Gehäuses |
Stahl |
| Oberfläche |
pulverbeschichtet |
| Mit Montageplatte |
false |
| Geeignet für Außengebrauch |
false |
| Geeignet für Blitzschutz |
false |
| Schutzart (IP) |
IP55 |
| Schutzklasse |
II |
| Schlagfestigkeit |
IK10 |
| Funktionserhalt |
ohne |
| Deckel mit Überdruckentlastung |
false |

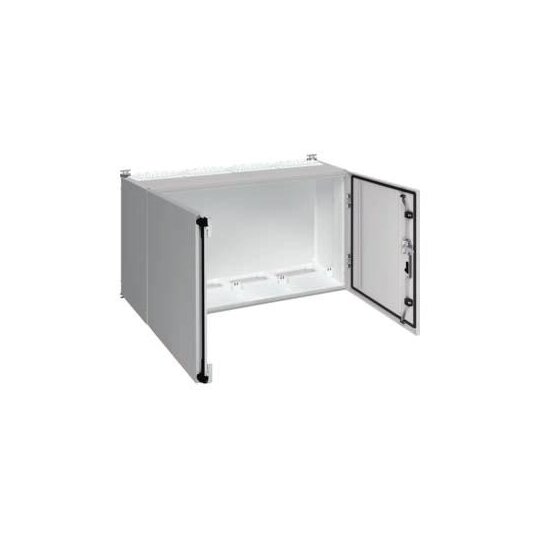

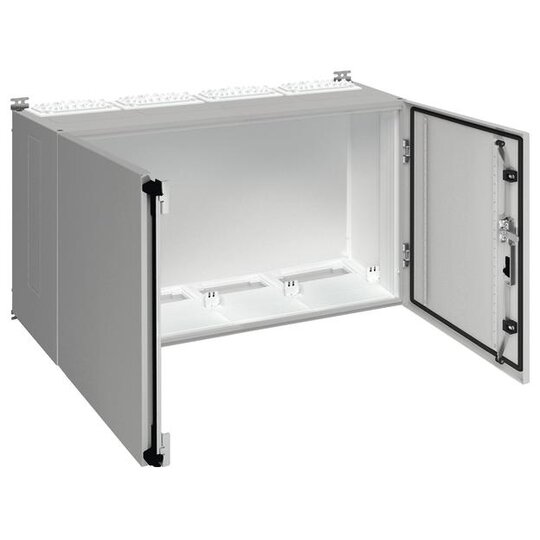

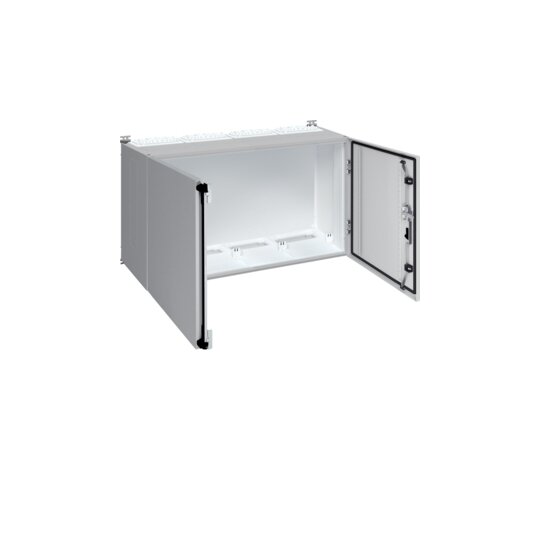

Schrank, univers, IP55, SK II, 650 x 1050 x 400 mm.Wandaufbauschrank für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43870, zur Aufputz Montage. Zum Aufbau einer Niederspannungsverteilung bis 800 A, 3AC, 690 V 50 Hz. Schutzart IP55, Schutzklasse II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, profiliertem 1,5 mm dicken Stahlblech. Durchsteckflansche oben, unten ISO-Flanschplatten mit metrischen Vorprägungen und Schnellverriegelung je Feld eingebaut. Vorprägungen für eine weitere Kabelöffnung je Feldbreite. Sammelschienendurchführungen als seitliche Vorprägung. Tür aufliegend, mit innenliegenden Scharnieren, Türanschlag standardmäßig rechts, wechselbar, 110 Grad Öffnungswinkel. Serienmässig mit Schwenkhebelverschluss, DIN-Profil-Halbzylinder einbaubar. Türdichtung umlaufend geschäumt, temperaturbeständig und ölbeständig. Schrank nebeneinander und übereinander anflanschbar.
