| Montageart |
Bodenaufstellung |
| Art der Abdeckung |
Deckel |
| Ausführung Deckel |
geschlossen |
| Art der Tür |
Doppel |
| Transparenter Deckel/Tür |
false |
| Mit Schloss |
false |
| Nennstrom (In) |
400 A |
| Höhe |
1950 mm |
| Breite |
1050 mm |
| Tiefe |
205 mm |
| Einbautiefe |
205 mm |
| Innentiefe |
143 mm |
| Materialstärke Gehäuse |
1 mm |
| Materialstärke Tür/Deckel |
1 mm |
| Farbe |
weiß |
| RAL-Nummer |
9010 |
| Anzahl der Module |
576 |
| Anzahl der Reihen |
12 |
| Breite in Teilungseinheiten |
48 |
| Anzahl der Öffnungen für Flanschplatten |
8 |
| Anbaumöglichkeit |
true |
| Anzahl der Leitungseinführungen |
8 |
| Werkstoff des Gehäuses |
Stahl |
| Oberfläche |
pulverbeschichtet |
| Mit Montageplatte |
false |
| Geeignet für Außengebrauch |
false |
| Geeignet für Blitzschutz |
false |
| Schutzart (IP) |
IP54 |
| Schutzklasse |
II |
| Schlagfestigkeit |
IK09 |
| Funktionserhalt |
ohne |
| Deckel mit Überdruckentlastung |
false |

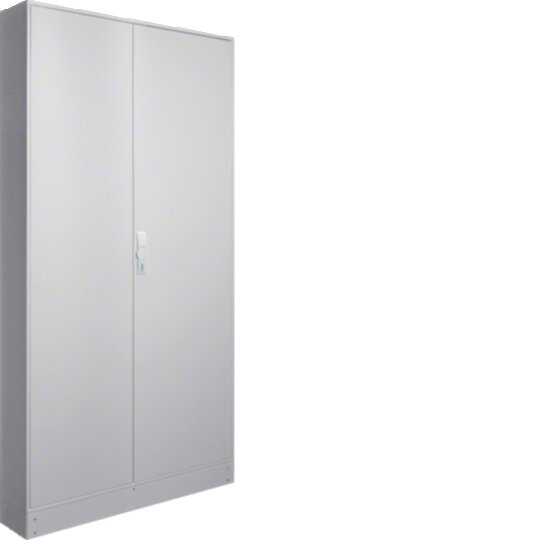

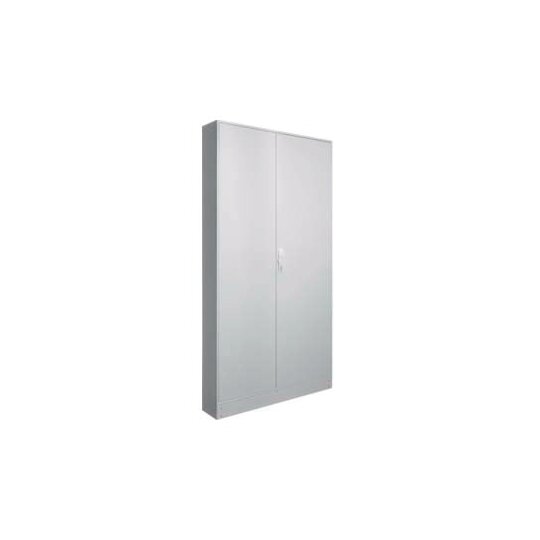

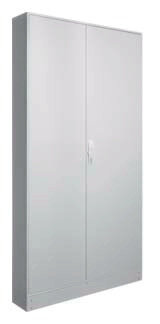

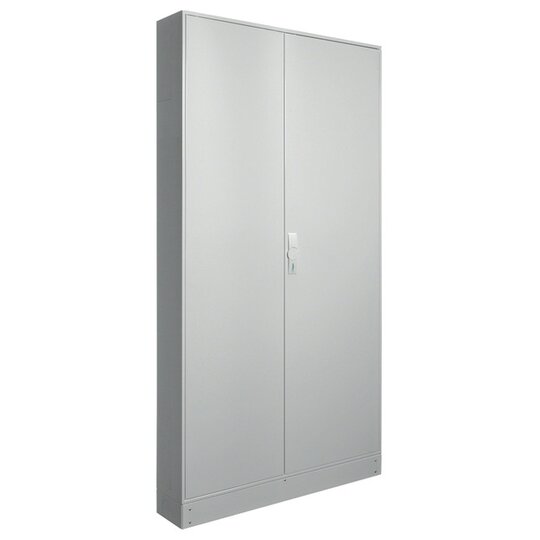

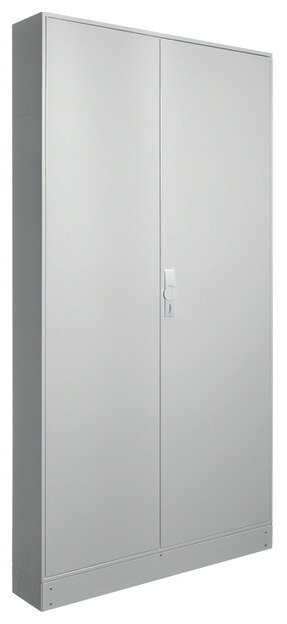

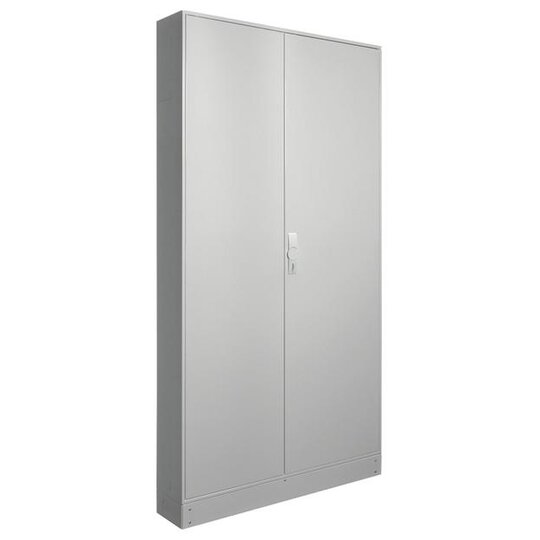

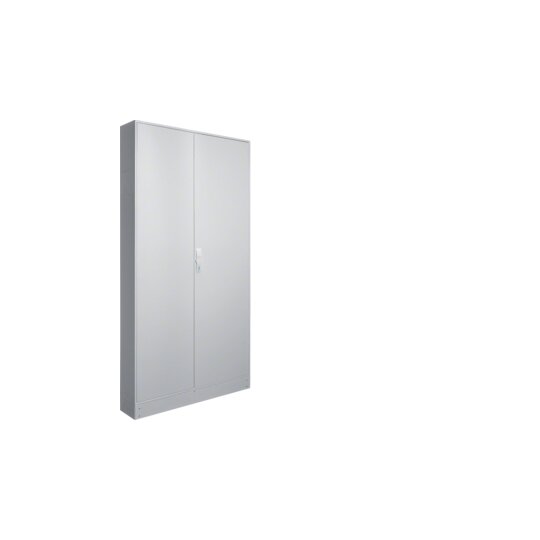

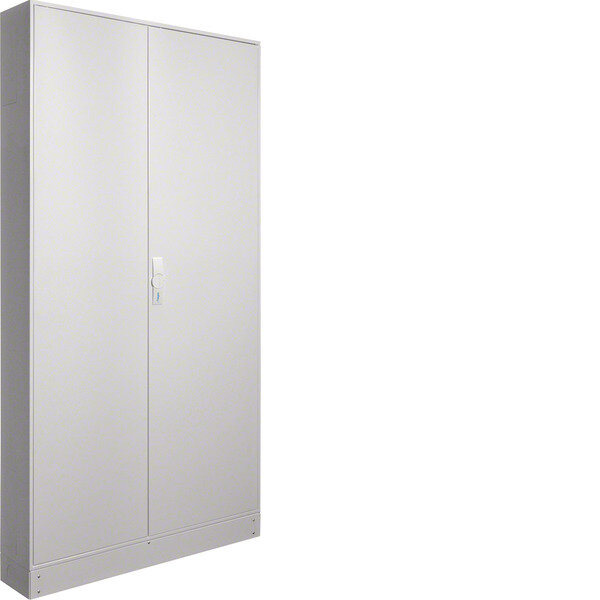

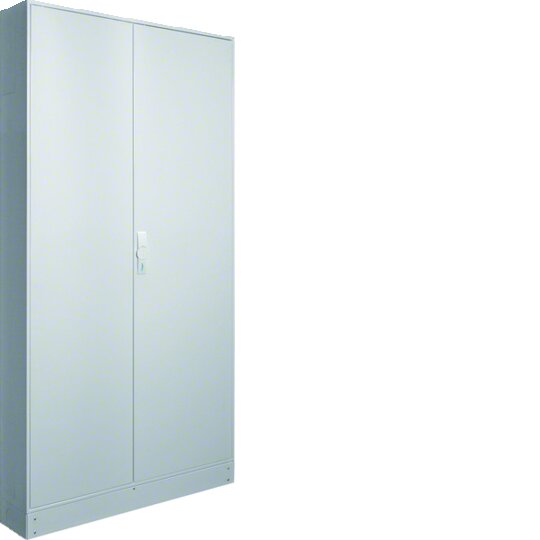

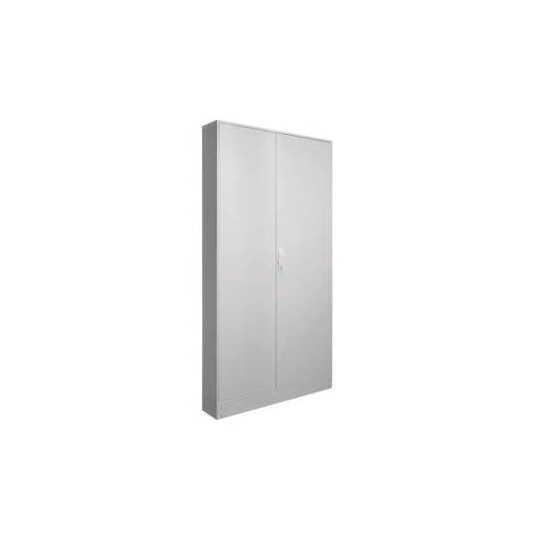

Schrank, univers, IP54/II, 1950x1050x205mm.Einzelstandverteiler für die Innenraummontage mit VDE-Gutachten (Fertigungsüberwachung) nach DIN EN 61439-1/-2/-3 und Maßnorm DIN 43870. Zum Aufbau einer Niederspannungsverteilung bis 400 A, 3AC 230/400 V 50 Hz. Schutzart IP54, Schutzklasse II, Luft- und Kriechstrecken nach DIN VDE 0110-1/-2. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech, Innenauskleidung aus Kunststoff. Durchsteckflansche oben eingebaut und unten offen, rückseitige Vorprägung im Kunststoffteil und Sammelschienendurchführungen als beidseitige seitliche Vorprägung im unteren Bereich. Waagerechte Abfangschiene zur Stabilisierung im Schrank enthalten. Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110 Grad Öffnungswinkel. Tür mit Stangenverschluß mit Dreipunktschließung. Türverschluß durch andere Schließungen austauschbar. Schrank nebeneinander anflanschbar. Sockelleiste (Höhe 100 mm) serienmäßig montiert mit abnehmbarer Frontblende.Wand- und Bodenbefestigung notwendig!
