| Montageart |
Bodenaufstellung |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
mit Ausschnitt |
| Art der Tür |
Doppel |
| Transparenter Deckel/Tür |
false |
| Mit Schloss |
true |
| Nennstrom (In) |
1600 A |
| Höhe |
2200 mm |
| Breite |
1350 mm |
| Tiefe |
400 mm |
| Innentiefe |
396 mm |
| Materialstärke Gehäuse |
2 mm |
| Materialstärke Tür/Deckel |
2 mm |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Anzahl der Öffnungen für Flanschplatten |
10 |
| Anbaumöglichkeit |
true |
| Anzahl der Leitungseinführungen |
6 |
| Werkstoff des Gehäuses |
Stahl |
| Oberfläche |
pulverbeschichtet |
| Mit Montageplatte |
false |
| Geeignet für Außengebrauch |
false |
| Schutzart (IP) |
IP41 |
| Schutzklasse |
I |
| Schlagfestigkeit |
IK10 |
| Funktionserhalt |
ohne |

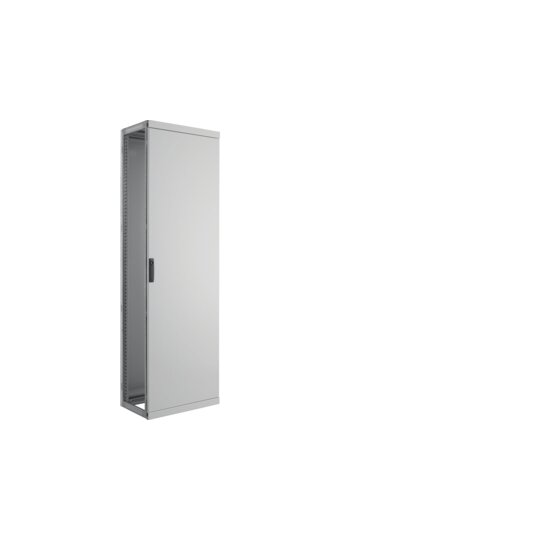

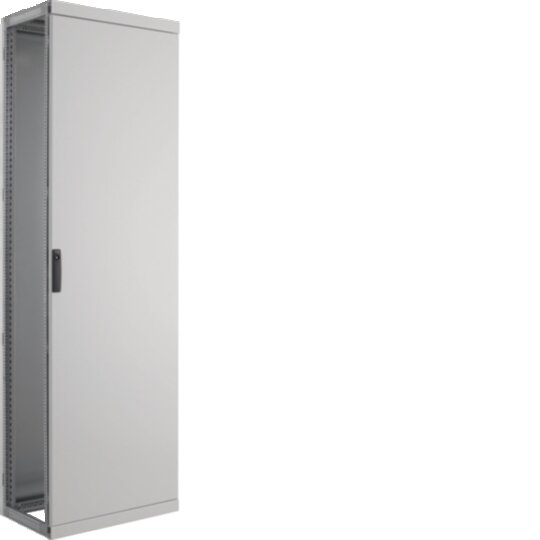

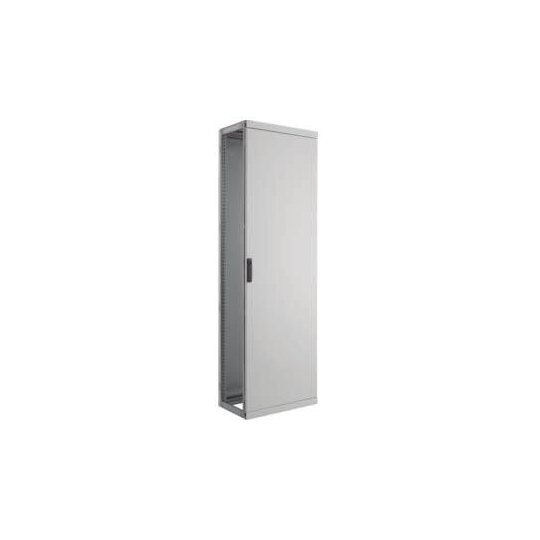

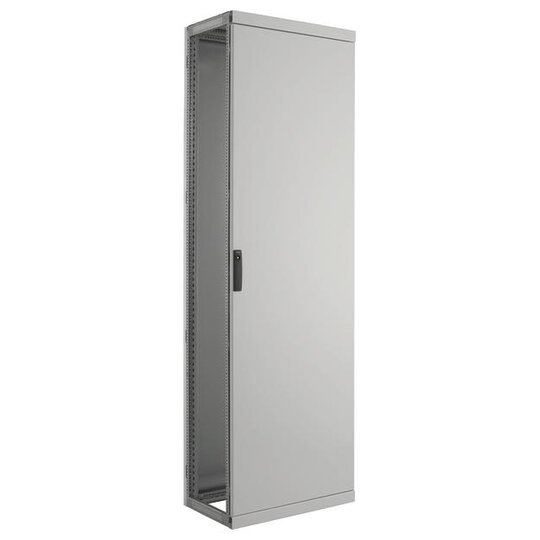

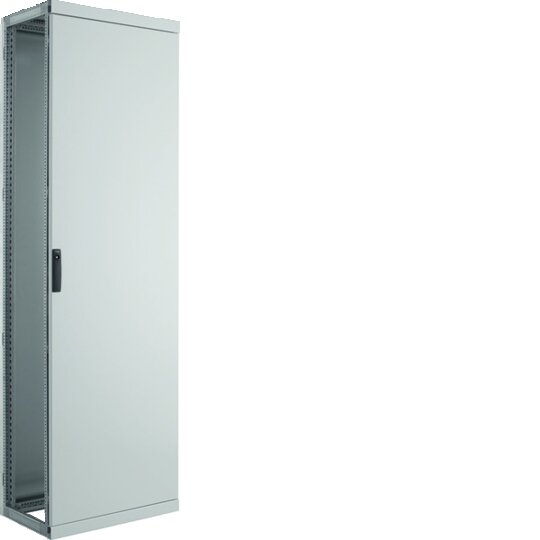

Anreihstandverteiler IP41 1350x2200x400 120° RAL7035 Rückwand verzinkt.Anreihstandschrank für die Innenraummontage nach VDE 0660 Teil 600-1/-2, DIN EN 61 439-1/-2, Maße nach DIN 43870 Schutzart, IP 41 nach DIN EN 60529 (VDE0470-1), Schutzart IP 3x bei offener Tür, Luft- und Kriechstrecken nach VDE 0110, Teil 1 und 2/1.89, Bemessungsisolationsspannung AC 800 V, Überspannungskategorie IV, Verschmutzungsgrad 3, Schutzklasse I geerdet. Standgehäuse für Einzel- oder Reihenaufstellung mit abnehmbaren Rück- und Seitenwänden, Breite 1- bis 6-feldig, 144 bis 864 Platzeinheiten. Innenausbausystem einbaubar für Netzsysteme: 3 AC 50 Hz 230/400 V oder 3 AC 50 Hz 400/690 V mit einem maximalen Einspeisestrom von 1600 A.Schrankgerüst aus verzinktem Stahlblech, Deckblech und Rückwand aus feuerverzinktem Stahlblech. Mit waagrechter Abfangschiene zur Tragschienen-Stabilisierung, Koppelplatten zur Tragschienenbefestigung, vorbereitet für univers N Innenausbausystem. Sammelschienendurchführung durch offene Seitenwände nebeneinander anflanschbar.Tür aus 2 mm Stahlblech, pulverbeschichtet und eingebrannt, aufliegend mit innenliegenden Scharnieren, rechts oder links anschlagbar. Öffnungswinkel der Tür 120°, ab Breite 1100 mm Doppeltür, Türverschluss mit serienmäßig eingebautem Vierpunkt-Stangenverschluss (eintürig) bzw. 3-Punkt-Stangenverschluss (zweitürig) mit 3 mm Doppelbart.Obere Leitungseinführungen: pro Feld sind 2 Reihen im Deckblech ausgestanzt, unterschiedliche Leitungseinführungen (Kunststoff oder Metall) sind einbaubar. Untere Leitungseinführungen: offen, Bodenblech mit Bürste sind einbaubar. Zum Einbau der Leitungseinführungen oben/unten ist die Einhaltung der Schutzart erforderlich.Hinweis: Passende Seitenwände und Sockelleisten sind im Zubehör erhältlich. Türverschluss ist gegen andere Schließungen austauschbar.
