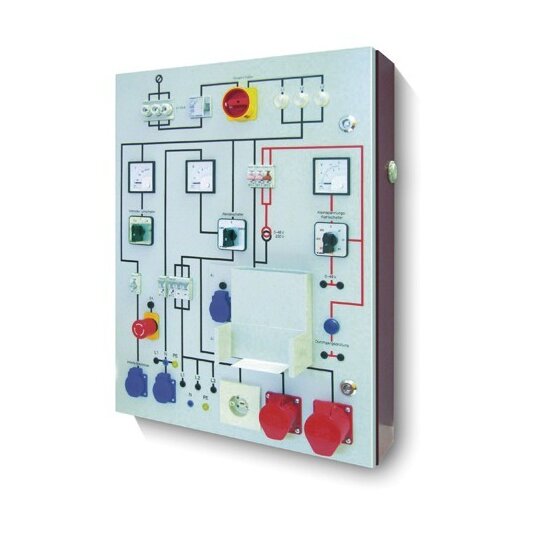

HT PT01 Werkstattprüftafel nach DIN
VDE 01404 o.Prüfgerät 2005300
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 1598516
- EAN
- 4260173660357
- Hersteller-Nr.
- 2005300
- DEHA.-Nr.
- 3505641
- eClass.-Nr.
- 27201116
- Herstellerlink
- Wunsch-Suchbegriff
| Anzeige | analog |
| Grenzwertanzeige | false |
| Schutzleiterstrom | false |
| Berührungsstrom | false |
| Verbraucherstrommessung | false |
| Leistungsmessung | false |
| Anschluss für externe Messadapter | false |
| Prüfen von Verlängerungsleitungen | false |
| Automatischer Prüfablauf | false |
| Messwertspeicher | false |
| Schnittstelle | false |
| Druckeranschluss | false |
| Drucker integriert | false |
| Aktive Prüfung | false |
| Passive Prüfung | false |
| Alternative Methode | false |
| Differenzstrommethode | false |
| Direkte Methode | false |
| Spannungsmessung | true |
| Geeignet zur Verwendung durch eine unterwiesene Person | true |
Mess- und Prüfmöglichkeiten: ò nach VDE 0104 an WS- und DSBetriebsmittelnò Nach DIN VDE 0701/0702 (optional mit externem Gerätetester z.B. Eurotest 0701/2)ò Betriebsspannungò Stromaufnahme an WS-Verbrauchern max. 16 Aò Durchgangsprüfung optischò Kleinspannung 0-42 V / ACBestückung:ò Netzanschlussklemmen 5 x 4 mm²ò 1 EI-Schutzschalter (RCD) pulsstromsensitiv, 4-polig /25/0,03 Aò 1 Hauptsicherung 3/25 A, E 18ò 1 Haupt-/NOT-/AUS-Schalter, 3/25 A in 0-Stellung abschließbarò 1 NOT-AUS-Taster, verrastendò 1 Gerätesicherung 2 A, 5/20 mmò 1 Klemmenanschluss für externen NOT-AUS-Tasterò 1 Klemmenanschluss für externe Signalleuchte nach VDE 0104ò 1 Klemmenanschluss für den Anschluss einer Erweiterungstafelò 1 Voltmeter-Umschalter zur Messung von Verkettungs- und Phasenspannungenò 1 Voltmeter 0-500 V, Kl. 1,5, 72 x 72 mmò 1 Leitungsschutzschalter, 1-polig B 16 Aò 1 Amperemeter 0-15/30 A, Kl. 1,5, 12 x 12 mmò 1 Schutzkontakt-Steckdose 16 A, 230 V (Mess-Steckdose)ò 1 Leitungsschutzschalter, 1-polig, B 16 Aò 1 Schutzkontakt-Steckdose 16 A, 230 V (Arbeitssteckdose)ò 3 Sicherheitslaborbuchsen L1, N, PE, 16 A, 230 V, 4 mm (Mess-Steckbuchsen)ò 1 Wendeschalter 25 A (links-0-rechts)ò 1 CEE-Steckdose 5-polig, 32 A, 400 V (Arbeitssteckdose)ò 1 CEE- Steckdose 5-polig, 16 A, 400 V (Arbeitssteckdose)ò 1 Leitungsschutzschalter, 3-polig, C 16 Aò 5 Sicherheitslaborbuchsen 4 mm L1, L2, L3, N, PE, 16 A, 230 V (Arbeitssteckbuchsen)ò 1 Perilex - Steckdose 5-polig, 16 A, 400 V (Arbeitssteckdose)ò 1 Sicherheitstransformator 100 VA Primär 230 V/sek 3, 5, 8,12, 24, 42 V ACò 1 Leitungsschutzschalter, 1-polig, C 2A I, Trafo prim.ò 1 Leitungsschutzschalter, 1-polig, C 4A, I, Trafo, (0-24 V) sek.ò 1 Leitungsschutzschalter, 1-polig, C 2A, I, Trafo (42 V) sek.ò 1 Durchgangsprüfleuchte 42 V, 2 Wò 2 Sicherheitslaborbuchsen 4 mm für optische Durchgangsprüfungò 1 Kleinspannungs-Wahlschalter 0-3-5-8-1 2-24-42 Vò 1 Voltmeter 0-15/0-60 V, Kl. 1,5, 72 x 72 mmò 2 Sicherheitslaborbuchsen 4 mm zur Abnahme der Kleinspannung 0-42 Vò Halterung für abnehmbaren GerätestesterGewicht: 34 kgAbmessung (B x H x T): 600 x 800 x 150 mm
