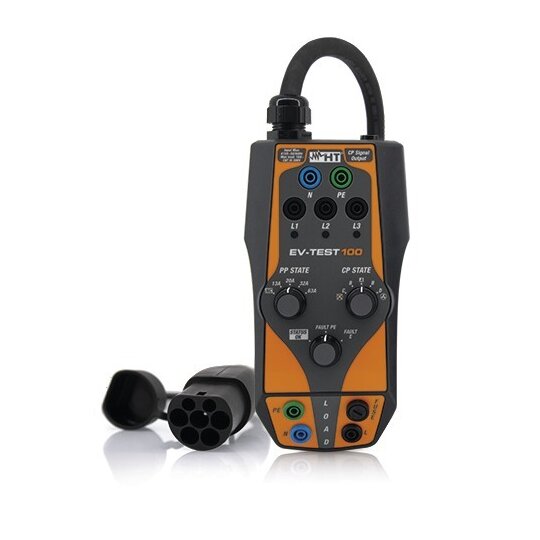

HT EV-TEST100 Prüfadapter f.E-Ladestationen 1010960

Listenpreis
Art.-Nr.
1595465
EAN
8052870670113
Hersteller-Nr.
1010960
DEHA.-Nr.
6169937
eClass.-Nr.
27200392
Herstellerlink
Wunsch-Suchbegriff
Art des Zubehörs Messsonde
Zubehör true
Ersatzteil false
Set-Ausführung false
Mit Koffer/Tasche true
Stecktechnik 4 mm
Werkstoff des Isoliermaterials Polyvinylchlorid (PVC)
Max. Arbeitsspannung 415 V
Strombelastbarkeit 10 A
Messkreiskategorie CAT III

Der EV-Test100 wurde als Zubehör speziell für die Prüfung von E-Ladestationen entwickelt. Er kann zur Simulation von Ladezuständen und zur Prüfung der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen des Typs 3 mit einem Steckverbinder des Typs 2 eingesetzt werden. Die einfache Handhabung in Kombination mit dem Combi G3 bzw. Combi G2 ist garantiert.MessfunktionenUniverselle 4mm Buchsen für die Verbindung mit einem 1- oder 3 Phasen-Installationstester mittels Messleitungen (Bananenstecker)Separate Phasenanzeige durch drei LEDs zur einfachen SpannungsüberprüfungProximity Pilot (PP) Drehschalter zur Simulation unterschiedlicher Strombelastbarkeiten von LadekabelnControl Pilot (CP) Drehschalter für die Simulation des elektrischen Fahrzeugstatus A, B,C DFehler Drehschalter zur Simulation eines Kurzschlusses zwischen CP und PE (Zustand E = Fehler)Simulation PE-Fehler (Erdungsfehler)Anschluss für den CP-Signalausgang zur Überprüfung der Kommunikation zwischen Adapter (=simuliertes Elektrofahrzeug) und LadestationTyp 2-Stecker für den Anschluss an der Ladestation auch bei fest angeschlossenem LadekabelFahrzeugsimulation (CP): Die verschiedenen Fahrzeugzustände A bis D können über einen Drehschalter simuliert werden (gemäß IEC 61851)Kabelsimulation (PP): Die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A sowie äkein Kabel angeschlossenô können über einen Drehschalter simuliert werdenFehlersimulation: Simulation eines Kurzschlusses zwischen CP und PE über Drehschalter (Zustand E = Fehler)Anzeige der Phasenspannungen über LEDsPrüfen von E-Ladestationen auch bei fest angeschlossenem LadekabelZur Fahrzeugsimulation (CP):Gemäß IEC 61851 können die Zustände A, B, C, D und E simuliert werden. Die verschiedenen Fahrzeugzustände werden über den Drehschalter eingestellt.Zustand A: kein Fahrzeug angeschlossenZustand B: Fahrzeug angeschlossen, aber nicht bereit zum LadenZustand C: Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs nicht gefordertZustand D: Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs gefordertZustand E: Fehler: Kurzschluss CP-PE über interne DiodeZur Kabelsimulation (PP):Es können die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A simuliert werden. Außerdem ist es möglich, den Zustand -kein Kabel- zu simulieren. Die Simulation der verschiedenen Ladekabel erfolgt durch Schalten verschiedener Widerstande zwischen PP und PE mithilfe des Drehschalters. Gemäss IEC 61851 sind folgende Werte möglich:Kein Kabel: 8 Ohm13 A Kabel: 1,5 k Ohm20 A Kabel: 680 Ohm32 A Kabel: 220 Ohm63 A Kabel. 100 Ohm

Konformitätserklärung REACH-RoHS HT-11-2018.pdf

RoHS-Erklärung

Download (Stand: 04.05.2024)

KS_2022_EV-TEST100.pdf

Produktdatenblatt

Download (Stand: 04.05.2024)

Deeplink Produktseite

Download (Stand: 04.05.2024)
