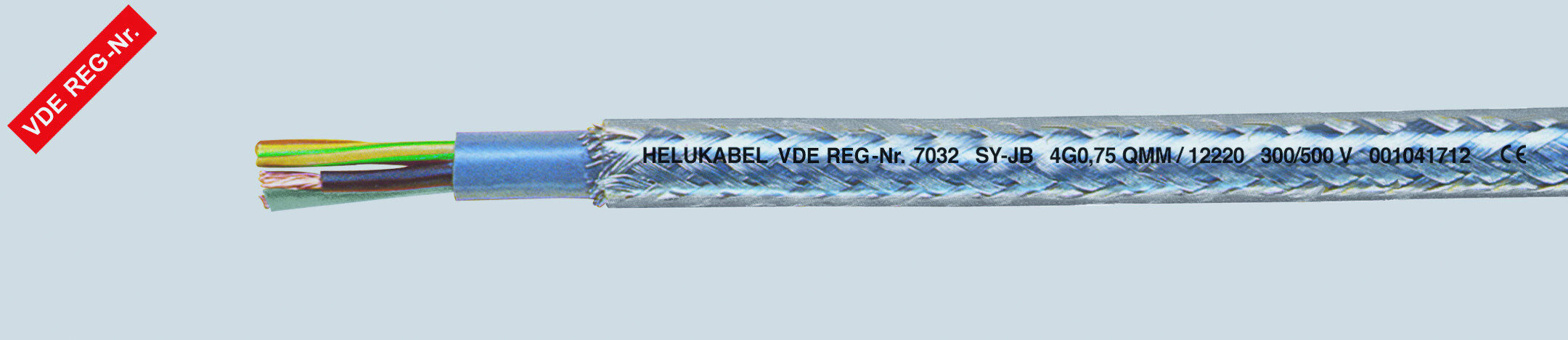

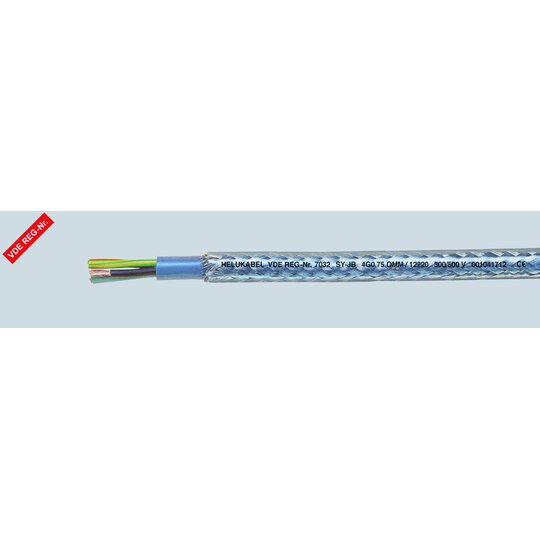

HK SY-JB 4G35 qmm TRANS 12307

Beschreibung

Technische Daten:
Spezial-PVC-Schlauchleitung in Anlehnung an DIN VDE 0285-525-2-51 / DIN EN 50525-2-51
Temperaturbereich   bewegt -15°C bis +80°C nicht bewegt -40°C bis +80°C
Nennspannung bis 2,5 mm²  U₀/U 300/500 V ab 4 mm²  U₀/U 450/750 V
Prüfspannung 4000 V
Durchschlagspannung min. 8000 V
Mindestbiegeradius bewegt 20x Leitungs Ø nicht bewegt 6x Leitungs Ø
Strahlenbeständigkeit bis 80x10⁶ cJ/kg (bis 80 Mrad)

Aufbau:
Cu-Litze blank, nach DIN VDE 0295 Kl.5, feindrähtig, BS 6360 cl.5, IEC 60228 cl.5
Aderisolation aus Spezial-PVC
Aderkennzeichnung nach JB/OB-Farbcode

Adern mit optimalen Schlaglängen in Lagen verseilt
Innenmantel aus Spezial-PVC
Schutzgeflecht aus verzinktem Stahldraht
Außenmantel aus Spezial-PVC
Mantelfarbe: transparent mit Metermarkierung

Eigenschaften:
Weitgehend ölbeständig, öl-/chemische Beständigkeit
Die verwendeten Materialien bei der Fertigung sind silikon- und cadmiumfrei und frei von lackbenetzungsstörenden Substanzen

Prüfungen:
PVC selbstverlöschend und flammwidrig nach DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2

Hinweise:
"Reinraumqualifiziert"
geschirmte Analogtype: SY-JZ

Verwendung:
Als Anschluss- und Steuerleitung bei mittlerer mechanischer Beanspruchung für flexible Anwendung bei freier Bewegung ohne Zugbeanspruchung und ohne zwangsweise Bewegungsführung in trockenen Räumen, jedoch nicht im Freien, an Werkzeugmaschinen, Anlagenbau, Kraftwerken und in der Datentechnik. Durch das dichte Geflecht ist die Leitung vor mechanischen Schäden bestens geschützt. Die Verzinkung des Geflechts verhindert Korrosion und garantiert eine bessere Lötfähigkeit des Geflechts.
Regellängen: 500 m, 1000 m
Technische Änderungen vorbehalten.
