Gossen Z525A PRO-TYP II Z525A
1 Stück

Listenpreis
Art.-Nr.
1590945
EAN
4012932127409
Hersteller-Nr.
Z525A
DEHA.-Nr.
4765177
eClass.-Nr.
27201115
Zolltarif-Nr.
90309000
Simulation Fahrzeugstatus true
Simulation Leiterquerschnitt true
Simulation Fehlerstrom false
Statusanzeige Ladevorgang false
Test PE-Verbindung true
Messung Widerstände Ladesteckvorrichtung false
Signalausgang true
Anschluss Typ 1 false
Anschluss Typ 1 CCS false
Anschluss Typ 2 true
Anschluss Typ 2 CCS false
Anschluss Typ 3 false
Anschluss GB false
Anschluss CHAdeMO false
Ausführung Handgerät
Breite 70 mm
Höhe 170 mm
Tiefe 70 mm
Gewicht 940 g

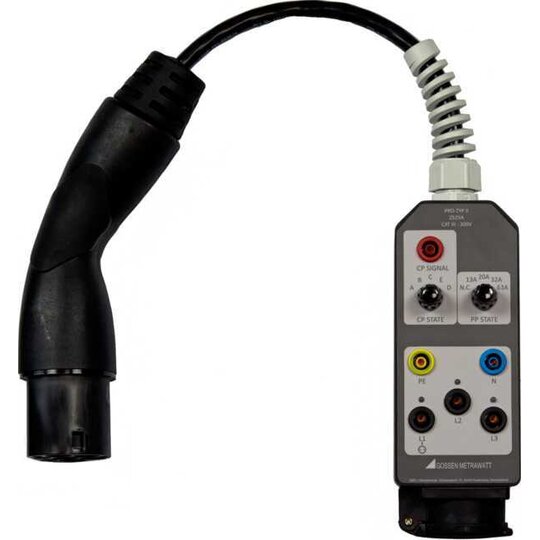

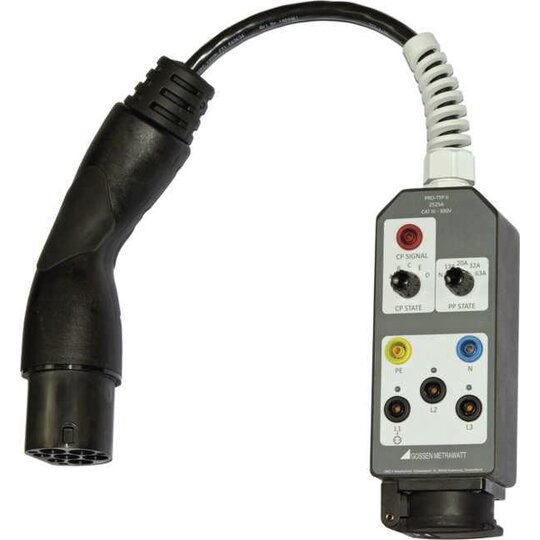

Prüfadapter für E-Ladepunkte (1-/3-phasig, Typ 2) für PROFITEST. 1- und 3-phasiger Prüfadapter mit Stecker Typ 2 zum Prüfen der Wirksamkeit von Schutzmaßnahmen an E-Ladepunkten mit dem Profitest Master, Simulation von fiktiv angeschlossenen Elektrofahrzeugen sowie Simulation der Strombelastbarkeit gemäß IEC 61851-1. Verlängerter CP Prüfstift auch zum Prüfen von Ladepunkten mit fest montiertem Ladekabel.. Fahrzeugsimulation (CP) Fahrzeugzustände A bis E werden über Drehschalter eingestellt Kabelsimulation (PP) Die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A sowie 'kein Kabel angeschlossen' können über Drehschalter simuliert werden Fehlersimulation Simulation eines Kurzschlusses zwischen CP und PE über Drehschalter Anzeige der Phasenspannungen über LEDs je nach E-Ladestation können eine oder drei Phasen aktiv sein Prüfen von E-Ladestationen mit fest angeschlossenem Ladekabel durch verlängerten CP-Prüfstift. Zur Fahrzeugsimulation (CP): Gemäß IEC 61851 können die Zustände A, B, C, D und E simuliert werden. Die verschiedenen Fahrzeugzustände werden über den Drehschalter eingestellt. Zustand A - kein Fahrzeug angeschlossen Zustand B - Fahrzeug angeschlossen, aber nicht bereit zum Laden Zustand C - Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs nicht gefordert Zustand D - Fahrzeug angeschlossen und bereit zum Laden, Belüftung des Ladebereichs gefordert Zustand E - Fehler: Kurzschluss CP-PE über interne Diode Zur Kabelsimulation (PP): Es können die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A simuliert werden. Außerdem ist es möglich, den Zustand 'kein Kabel' zu simulieren. Die Simulation der verschiedenen Ladekabel erfolgt durch Schalten verschiedener Widerstände zwischen PP und PE mithilfe des Drehschalters. Gemäß IEC 61851 sind folgende Werte möglich: 13 A Kabel - 1,5 k¿ 20 A Kabel - 680 ¿ 32 A Kabel - 220 ¿ 63 A Kabel - 100 ¿ . 1 Prüfadapter PRO-TYP II 1 Bedienungsanleitung

Z700G
Gossen Metrawatt 39300
Art.-Nr.
1590801
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein

pro-typ2-ba_d.pdf

Gebrauchsanleitung

Download (Stand: 25.10.2024)

pro-typ2-db_d.pdf

Produktdatenblatt

Download (Stand: 25.10.2024)

cert_rohs_1907.pdf

RoHS-Erklärung

Download (Stand: 25.10.2024)

Deeplink Produktseite

Download (Stand: 25.10.2024)

REACH-Erklärung

Download (Stand: 25.10.2024)
