| Spannungsart der Versorgungsspannung |
AC |
| 1. Ausgangsspannung |
24 - 24 V |
| Max. Ausgangsstrom 1 |
2 A |
| Ausgangsspannung einstellbar |
false |
| Nennwert Ausgangsspannung 1 |
24 V |
| Kurzschlussfest |
true |
| Bemessungsversorgungsspannung bei AC 50 Hz |
110 - 240 V |
| Ausgangsspannung geregelt |
true |
| Leistungsabgabe |
48 W |
| Stabilisiert |
true |
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Tragschienenmontage möglich |
true |
| Wandmontage möglich |
false |
| Geeignet für Reiheneinbau |
true |
| Breite in Teilungseinheiten |
2 |
| Einbaubreite |
36 mm |
| Breite |
36 mm |
| Höhe |
58 mm |
| Tiefe |
58 mm |
| Schutzart (IP) |
IP20 |

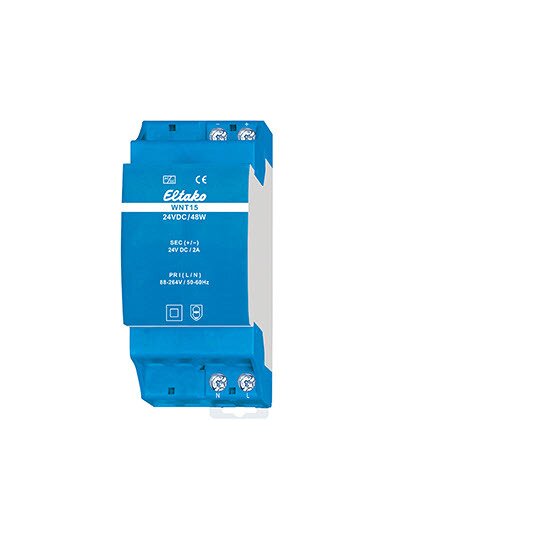

Weitbereichs-Schaltnetzteil. Nennleistung 48W. Stand-by-Verlust nur 0,2 Watt. Reiheneinbaugeräte für Montage auf Tragschiene DIN-EN 60715 TH35. 2 Teilungseinheiten = 36mm breit, 58mm tief. Bei einer Belastung größer als 50% der Nennleistung und immer bei nebeneinander liegenden Schaltnetzteilen und bei Dimmern ist beidseitig 1/2 Teilungseinheit Lüftungsabstand mit den Distanzstücken DS12 erforderlich. Weitbereichs-Eingangsspannung 88-264V AC (110V -20% bis 240V +10%). Wirkungsgrad 92%. Stabilisierte Ausgangsspannung ±1%, geringe Restwelligkeit. Kurzschlussfest. Überlast- und Übertemperatursicherung durch Abschalten mit automatischem Zuschalten nach der Fehlerbeseitigung (Autorecovery-Funktion).
WNT15_20 000 072-1_20 000 073-1_20 000 075-1_dt.pdf
