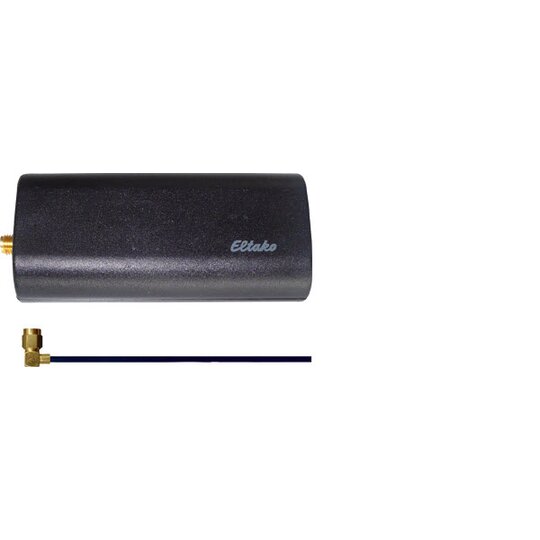

Eltako FEM Funk Empfangsantennen-Modul 30014016

Funk-Empfangsmodul FEMFunk-Empfangsmodul für den RS485 Sub-BusMaße: LxBxH: 78x40x22mmBei Anschluss einer größeren Funkantenne FA250 in optimierter Position kann die Empfangsreichweite erhöht werdenStand-by-Verlust nur 0,5 WattFabrikat/ Typ: Eltako FEM oder gleichwertigefonleitung) über ein Gateway FGW14 mit dem Haupt-Bus verbunden werden. Hierzu die Klemmen RSA/RSB des FEM mit den Klemmen RSA2/RSB2 des FGW14 verbinden. Ebenfalls die Klemmen +12V/GND des FEM mit den Klemmen +12V/GND des FGW14 verbinden. Die Verdrahtung mehrerer FEM muss mit einer Leitung in Form einer Kette erfolgen, wie es bei RS485-Bussystemen vorgeschrieben ist. Eine sternförmige Verdrahtung mit je einer Leitung pro FEM ist nicht zulässig. Bei jedem der drei Funk-Empfangsmodule muss der Jumper in eine andere Position gesteckt werden. Hierzu das Gehäuse an der dafür vorgesehen Stelle auf der Schmalseite mit einem Schraubendreher vorsichtig öffnen. Klingenbreite 6,5mm, max. 1,5mm dick.
