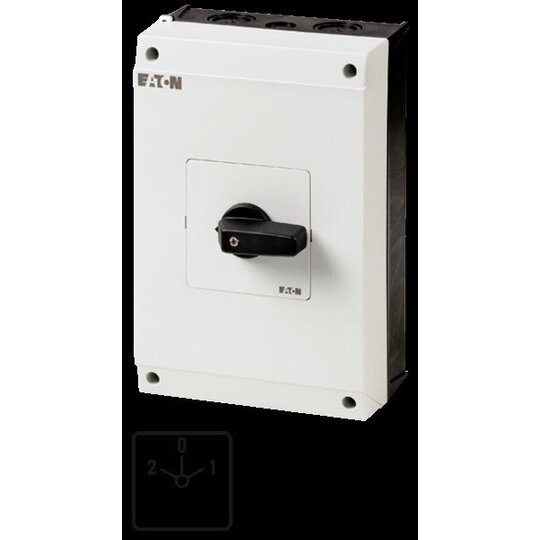

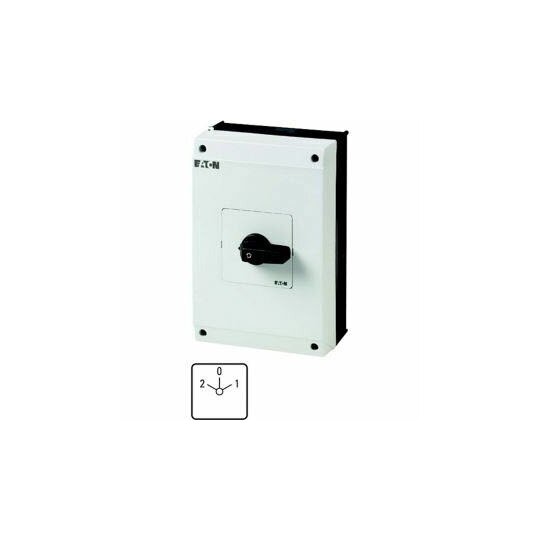

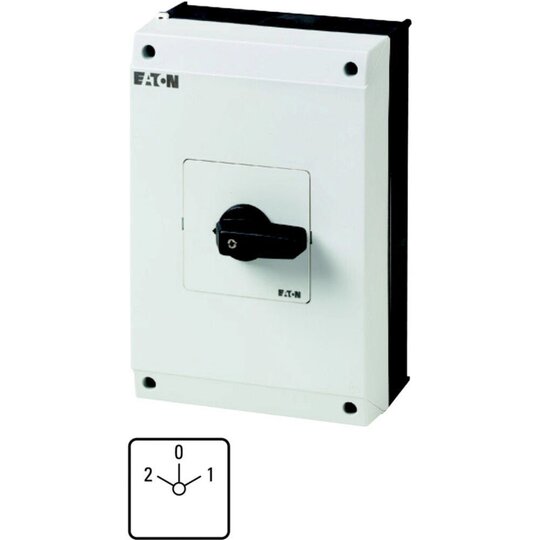

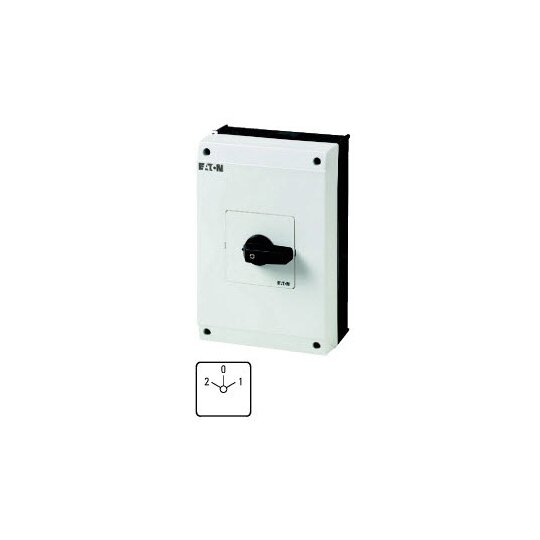

EATON T5B-3-7/I4 Umschalter 222554

Hersteller-Nr. 222554 155306
Preview Image
image 1
image 2
image 3
image 4
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2712141
EAN
4015082225544
DEHA.-Nr.
1397618
eClass.-Nr.
27371405
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung Polumschalter
Polzahl 3
Mit Nullstellung true
Mit Rückzug in Nullstellung false
Bemessungsdauerstrom Iu 63 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 41 A
Bemessungsbetriebsleistung bei AC-3, 400 V 22 kW
Schutzart (IP), frontseitig IP65
NEMA-Schutzart, frontseitig 12
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung false
Geeignet für Verteilereinbau false
Geeignet für Zwischenbau false
Komplettgerät im Gehäuse true
Werkstoff des Gehäuses Kunststoff
Ausführung des Betätigungselements kurzer Drehgriff
Anschlussart Hauptstromkreis Schraubanschluss

Polumschalter, Sortiment: Steuerschalter, Typkenner: T5B, mit schwarzem Knebel und Frontschild, Kontakte: 6, Schutzart: IP65, Bauform: Aufbau, Schaltfunktion: 2 Drehzahlen, Schaltwinkel: 60 °, Schaltverhalten: rastend, mit 0-Stellung, Frontschild: 2-0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, 3 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
