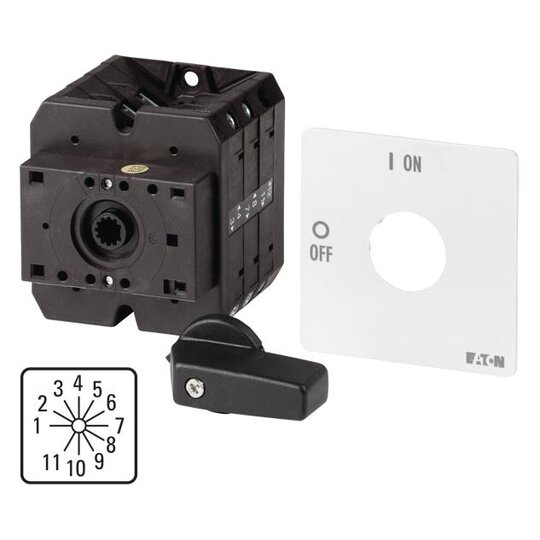

EATON T5-6-15252/X Stufenschalter 094878

Art.-Nr. 2711120

DEHA.-Nr. 1400397

EAN 4015080948780

Hersteller-Nr. 094878

Beschreibung

Stufenschalter, Sortiment: Steuerschalter, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3, Typkenner: T5, Kontakte: 11, Bauform: Zwischenbau, Basisschalter, Schaltwinkel: 30 °, 6 Baueinheit(en), Bemessungsdauerstrom: Iu= 100 A

Technische Details

Ausführung des Schalters	Stufenschalter
Polzahl	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsdauerstrom Iu	100 A
Anzahl der Schaltstellungen	11
Mit Nullstellung	true
Mit Rückzug in Nullstellung	false
Gerätebauart	Einbaugerät
Breite in Teilungseinheiten	0
Geeignet für Bodenbefestigung	false
Geeignet für Frontbefestigung	true
Geeignet für Verteilereinbau	false
Geeignet für Zwischenbau	false
Komplettgerät im Gehäuse	false
Ausführung des Betätigungselements	Knebel
Frontschildgröße	88x88 mm
Schutzart (IP), frontseitig	IP65
NEMA-Schutzart, frontseitig	12

Downloads

Anschlussbild

Deeplink Produktseite

Montageanleitung

Bestand

nicht verfügbar

eClass.-Nr.

27371414

WEEE-Nr.

92318050

Zolltarif-Nr.

85365080

Zum Sortiment

Eaton

Beschreibung

Technische Details

Ausführung des Schalters	Stufenschalter
Polzahl	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsdauerstrom Iu	100 A
Anzahl der Schaltstellungen	11
Mit Nullstellung	true
Mit Rückzug in Nullstellung	false
Gerätebauart	Einbaugerät
Breite in Teilungseinheiten	0
Geeignet für Bodenbefestigung	false
Geeignet für Frontbefestigung	true
Geeignet für Verteilereinbau	false
Geeignet für Zwischenbau	false
Komplettgerät im Gehäuse	false
Ausführung des Betätigungselements	Knebel
Frontschildgröße	88x88 mm
Schutzart (IP), frontseitig	IP65
NEMA-Schutzart, frontseitig	12
