Ausführung | Polumschalter |
Polzahl | 3 |
Mit Nullstellung | true |
Mit Rückzug in Nullstellung | false |
Bemessungsdauerstrom Iu | 100 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 55 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 30 kW |
Schutzart (IP), frontseitig | IP65 |
NEMA-Schutzart, frontseitig | 12 |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Geeignet für Bodenbefestigung | false |
Geeignet für Frontbefestigung | true |
Geeignet für Verteilereinbau | false |
Geeignet für Zwischenbau | false |
Komplettgerät im Gehäuse | false |
Werkstoff des Gehäuses | Kunststoff |
Ausführung des Betätigungselements | kurzer Drehgriff |
Anschlussart Hauptstromkreis | Schraubanschluss |

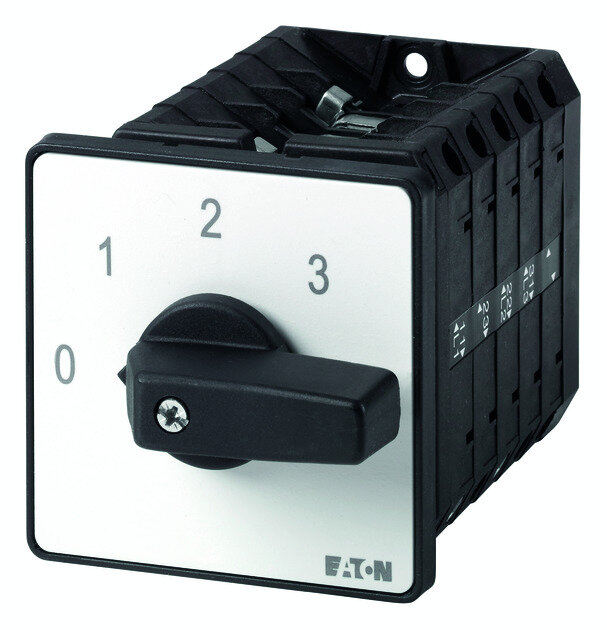

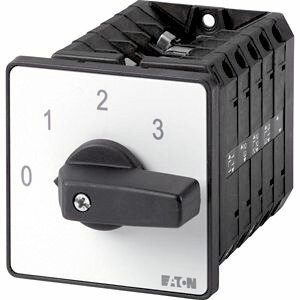

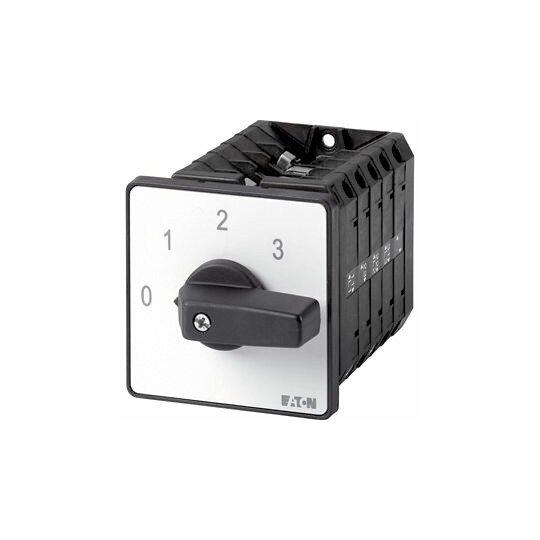

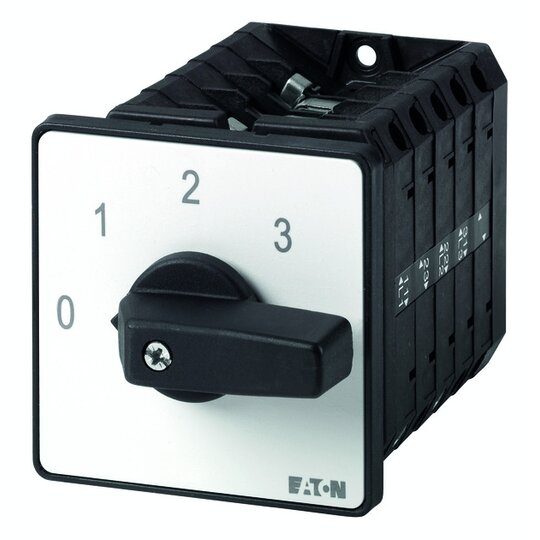

Wende-Polumschalter, Sortiment: Steuerschalter, Typkenner: T5, mit schwarzem Knebel und Frontschild, Kontakte: 10, Schutzart: Front IP65, Bauform: Einbau, Schaltfunktion: 2 Drehzahlen, 2 getrennte Wicklungen, Schaltwinkel: 60 °, Schaltverhalten: rastend, mit 0-Stellung, Frontschild: 2-1-0-1-2, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, 5 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Montageanleitung
Download
(Stand: 04.06.2023)
|
