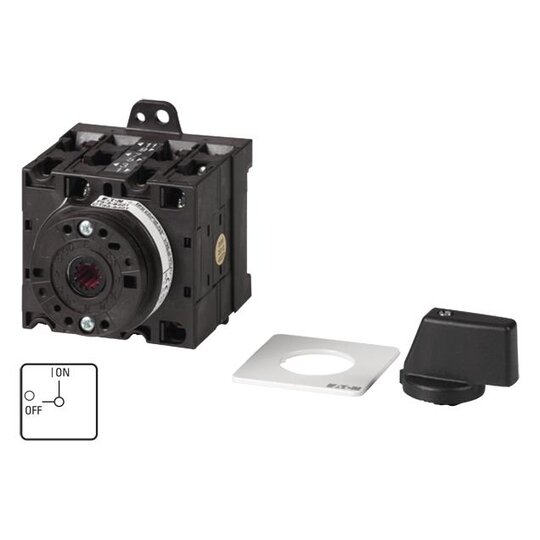

EATON T3-5-8346/XZ EIN-AUS-Schalter 020714
Hersteller-Nr. 020714 154400
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2710978
- EAN
- 4015080207146
- DEHA.-Nr.
- 1395600
- eClass.-Nr.
- 27371403
- Zolltarif-Nr.
- 85365080
| Ausführung als Hauptschalter | false |
| Ausführung als Wartungs-/Reparaturschalter | false |
| Ausführung als Sicherheitsschalter | false |
| Ausführung als NOT-AUS-Einrichtung | false |
| Ausführung als Wendeschalter | false |
| Anzahl der Schalter | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Bemessungsbetriebsspannung | 690 - 690 V |
| Bemessungsdauerstrom Iu | 32 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 32 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
| Bemessungskurzzeitstromfestigkeit Icw | 0,65 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 15 kW |
| Schaltleistung bei 400 V | 15 kW |
| Bedingter Bemessungskurzschlussstrom Iq | 1 kA |
| Polzahl | 10 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Motorantrieb optional | false |
| Motorantrieb integriert | false |
| Spannungsauslöser optional | false |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung | true |
| Geeignet für Frontbefestigung 4-Loch | false |
| Geeignet für Frontbefestigung Zentral | false |
| Geeignet für Verteilereinbau | true |
| Geeignet für Zwischenbau | true |
| Farbe des Betätigungselements | schwarz |
| Ausführung des Betätigungselements | kurzer Drehgriff |
| Verriegelbar | false |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Mit vormontierter Verkabelung | false |
| Schutzart (IP), frontseitig | IP00 |
| Schutzart (NEMA) | sonstige |
| Breite | 61 mm |
| Höhe | 54 mm |
| Tiefe | 97 mm |
EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: T3, 10-polig, Bauform: Zwischenbau, Basisschalter, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, 5 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
