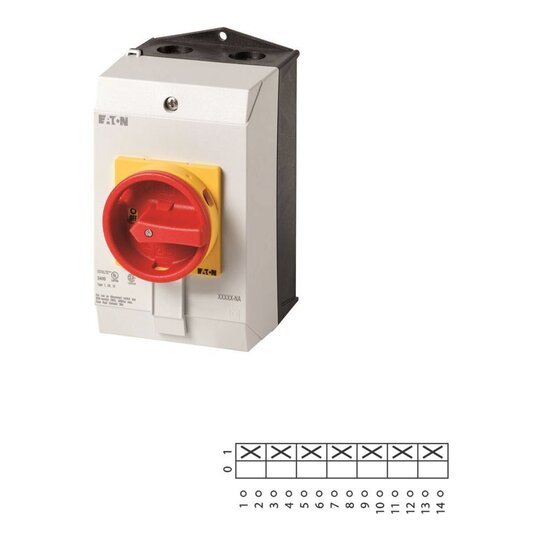

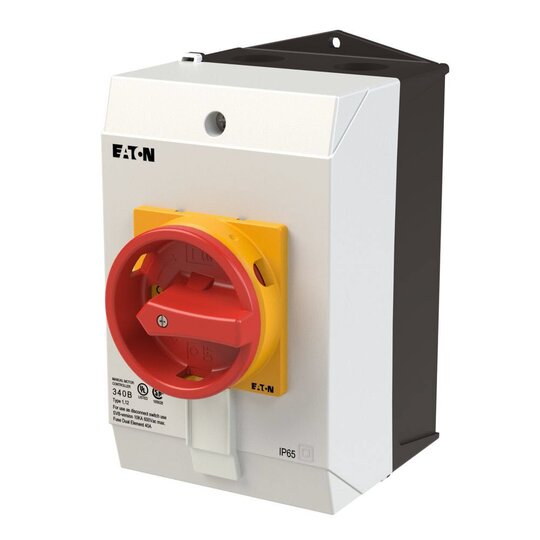

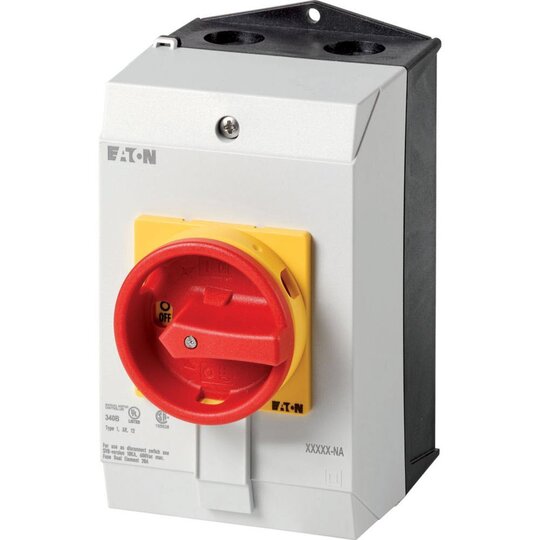

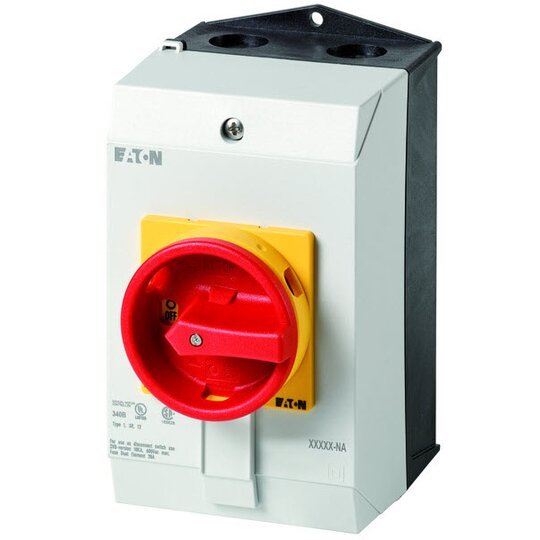

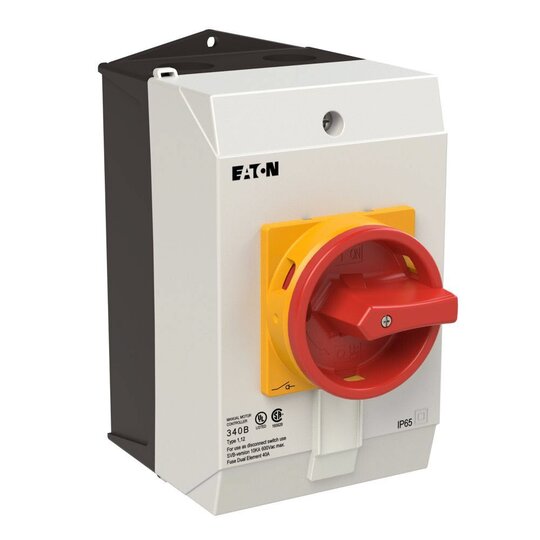

EATON T3-4-8343/I2/SVB-NA Hauptschalter Aufbau 264011

Art.-Nr. 2711573

DEHA.-Nr. 2745685

EAN 4015082640118

Hersteller-Nr. 264011

Beschreibung

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T3, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Hinweise: UL/CSA, 7-polig, Schutzart: IP65, Bauform: Oberflächenmontage, Schaltwinkel

Technische Details

Ausführung als Hauptschalter	true
Ausführung als Wartungs-/Reparaturschalter	true
Ausführung als Sicherheitsschalter	false
Ausführung als NOT-AUS-Einrichtung	true
Ausführung als Wendeschalter	false
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 - 690 V
Bemessungsdauerstrom Iu	32 A
Bemessungsdauerstrom bei AC-23, 400 V	32 A
Bemessungsdauerstrom bei AC-21, 400 V	32 A
Bemessungsbetriebsleistung bei AC-3, 400 V	11 kW
Bemessungskurzzeitstromfestigkeit Icw	0,65 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	15 kW
Schaltleistung bei 400 V	15 kW
Bedingter Bemessungskurzschlussstrom Iq	1 kA
Polzahl	7
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Wechsler	0
Motorantrieb optional	false
Motorantrieb integriert	false
Spannungsauslöser optional	false
Gerätebauart	Komplettgerät im Gehäuse
Geeignet für Bodenbefestigung	true
Geeignet für Frontbefestigung 4-Loch	false
Geeignet für Frontbefestigung Zentral	false
Geeignet für Verteilereinbau	false
Geeignet für Zwischenbau	false
Farbe des Betätigungselements	rot
Ausführung des Betätigungselements	Türkupplungsdrehantrieb
Verriegelbar	true
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	false
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	187 mm
Höhe	135 mm
Tiefe	206 mm
