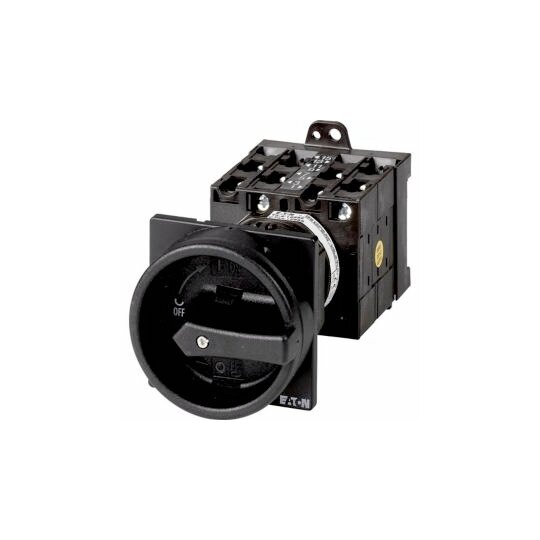

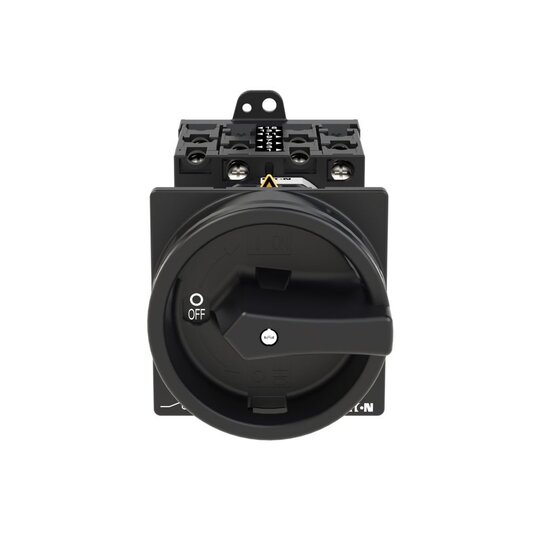

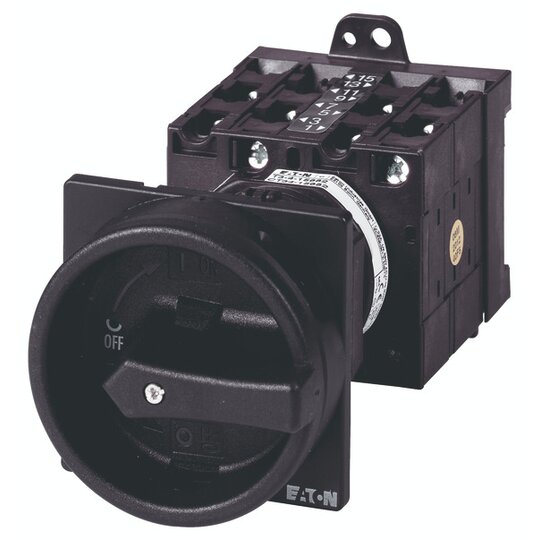

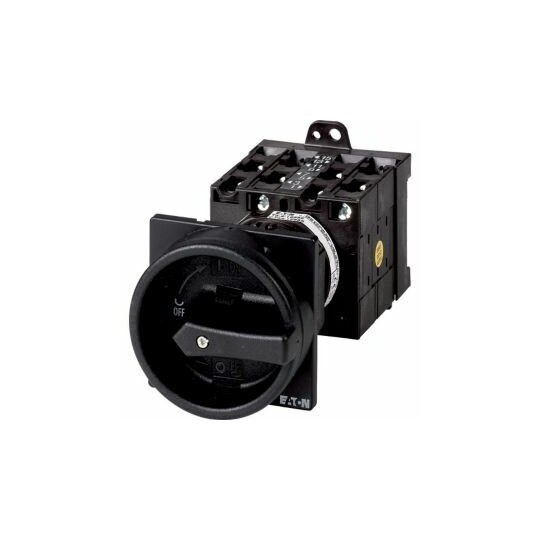

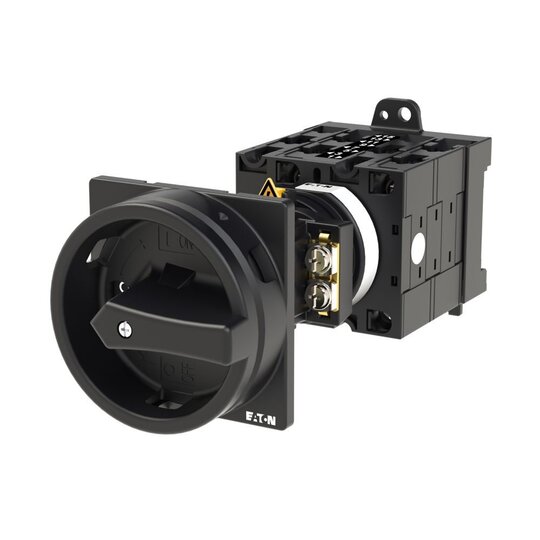

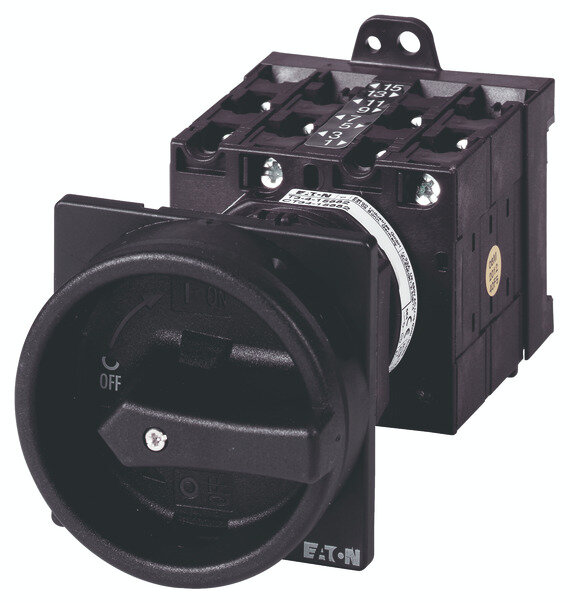

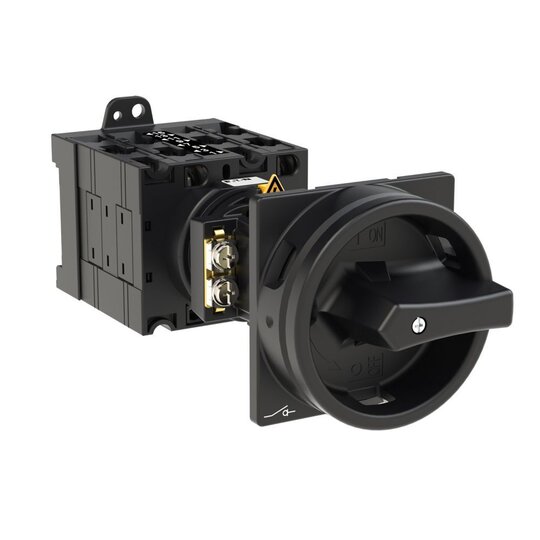

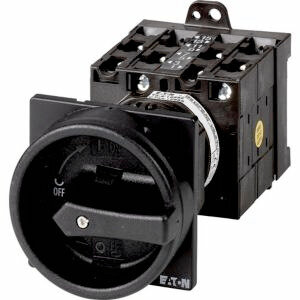

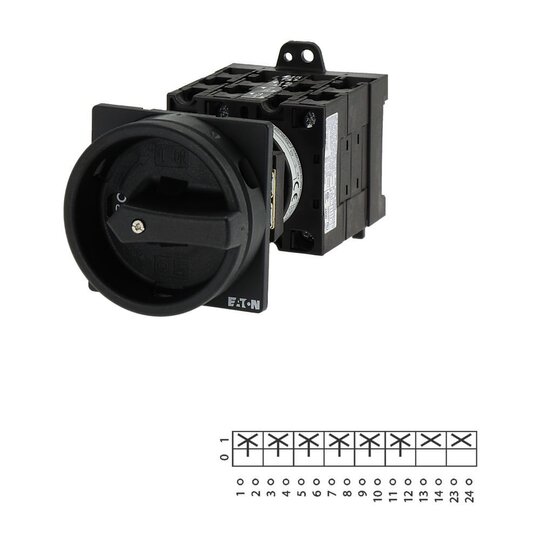

EATON T3-4-15700/V/SVB-SW Hauptschalter Zwischenbau 002689
1 Stück

Listenpreis
Art.-Nr.
2710947
EAN
4015080026891
Hersteller-Nr.
002689
DEHA.-Nr.
1394878
eClass.-Nr.
27371403
Herstellerlink
Wunsch-Suchbegriff
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 690 - 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW
Bemessungskurzzeitstromfestigkeit Icw 0,65 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 15 kW
Schaltleistung bei 400 V 15 kW
Bedingter Bemessungskurzschlussstrom Iq 1 kA
Polzahl 6
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau false
Geeignet für Zwischenbau true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Türkupplungsdrehantrieb
Verriegelbar true
Anschlussart Hauptstromkreis Schraubanschluss
Schutzart (IP), frontseitig IP65
Schutzart (NEMA) 12

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T3, STOPP-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, 6-polig, Schutzart: Front IP65, Bauform: Zwischenbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, 4 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Montageanleitung

Download (Stand: 04.06.2023)
