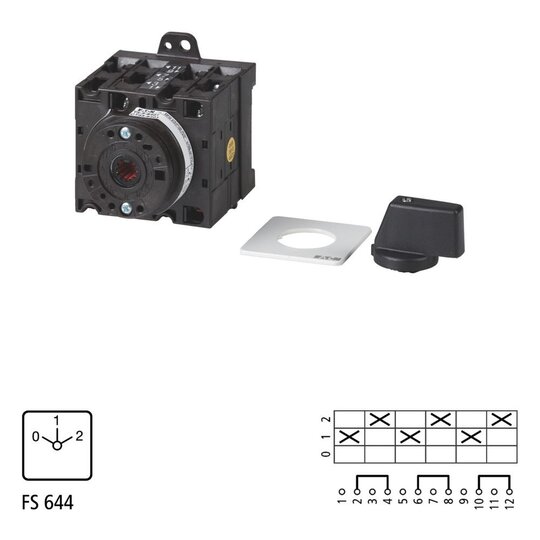

EATON T3-3-8451/XZ Umschalter 020033

Hersteller-Nr. 020033 154802
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2711513
EAN
4015080200338
DEHA.-Nr.
1394535
eClass.-Nr.
27371405
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung Polumschalter
Polzahl 6
Mit Nullstellung true
Mit Rückzug in Nullstellung false
Bemessungsdauerstrom Iu 32 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 23,7 A
Bemessungsbetriebsleistung bei AC-3, 400 V 12 kW
Schutzart (IP), frontseitig IP00
NEMA-Schutzart, frontseitig sonstige
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Geeignet für Bodenbefestigung true
Geeignet für Frontbefestigung false
Geeignet für Verteilereinbau false
Geeignet für Zwischenbau true
Komplettgerät im Gehäuse false
Werkstoff des Gehäuses Kunststoff
Ausführung des Betätigungselements kurzer Drehgriff
Anschlussart Hauptstromkreis Schraubanschluss

Umschalter, Sortiment: Steuerschalter, Typkenner: T3, Kontakte: 6, Bauform: Zwischenbau, Basisschalter, Schaltwinkel: 45 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, 3 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3

3D / BIM Objekt

Download (Stand: 27.06.2025)

3D / BIM Objekt

Download (Stand: 27.06.2025)

3D / BIM Objekt

Download (Stand: 27.06.2025)

Anschlussbild

Download (Stand: 27.06.2025)

DOC CE-Erklärung

Download (Stand: 27.06.2025)

DOC CE-Erklärung

Download (Stand: 27.06.2025)

Deeplink Produktseite

Download (Stand: 27.06.2025)

Lehrvideo

Download (Stand: 27.06.2025)

Montageanleitung

Download (Stand: 27.06.2025)

Verkaufsprospekt

Download (Stand: 27.06.2025)
