EATON SDAINLM165(230V50Hz 240V60Hz)
SD-Schütz 90kW/400VAC 240035
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2715932
- EAN
- 4015082400354
- Hersteller-Nr.
- 240035
- DEHA.-Nr.
- 2395676
- eClass.-Nr.
- 27371009
- Herstellerlink
- Wunsch-Suchbegriff
| Funktion | Stern-Dreieck-Schütz |
| Tragschienenmontage möglich | false |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 - 240 V |
| Bemessungssteuerspeisespannung Us bei DC | 0 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 9 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 230 - 690 V |
| Betriebsspannung bei AC 60 Hz | 230 - 690 V |
| Betriebsspannung bei DC | 0 V |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 165 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 165 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 90 kW |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (IP) | IP00 |
| Schutzart (NEMA) | sonstige |
| Breite | 258 mm |
| Höhe | 170 mm |
| Tiefe | 174 mm |

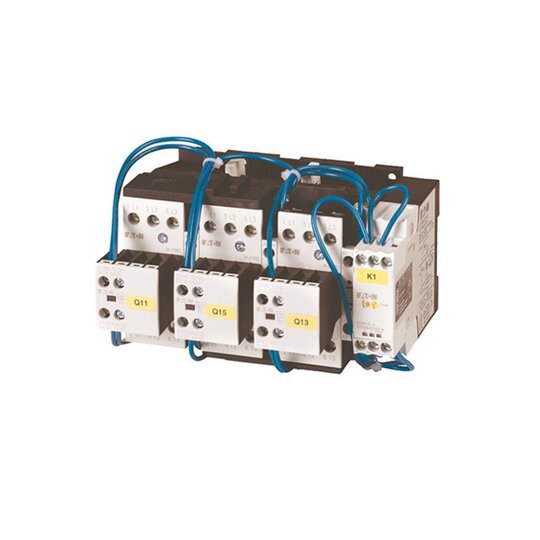

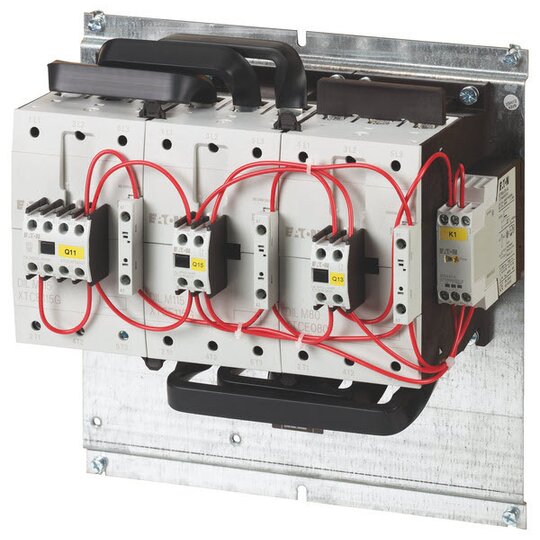

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 165 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 45 kW, 380 V 400 V: P= 90 kW, 500 V: P= 110 kW, 660 V 690 V: P= 132 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: Wechselstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM95, + DILM150-XHI31, Dreieckschütz Q15: DILM95, + DILM150-XHI11 Typ, Sternschütz Q13: DILM65, + DILM150-XHI11 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
