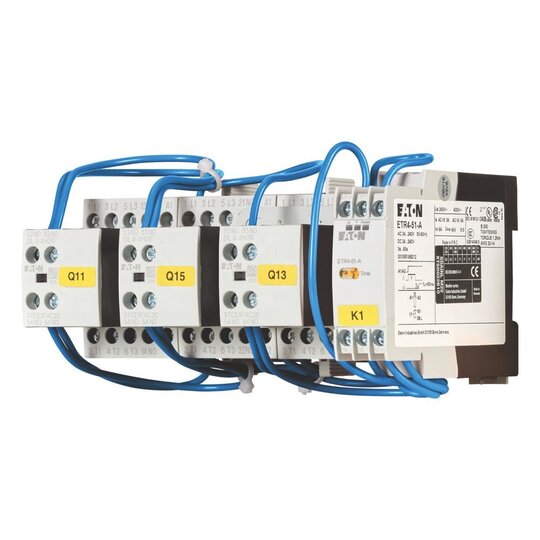

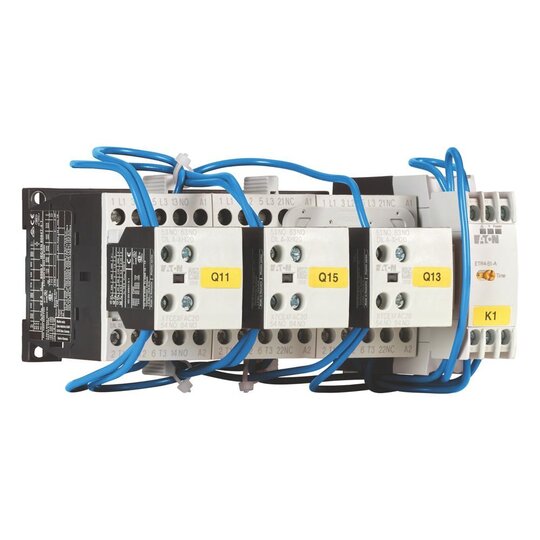

EATON SDAINLM12(24VDC) SD-Schütz 5,5kW/400VDC 100416
1 Stück

Listenpreis
Art.-Nr.
2712768
EAN
4015081003938
Hersteller-Nr.
100416
DEHA.-Nr.
2177711
eClass.-Nr.
27371009
Herstellerlink
Wunsch-Suchbegriff
Funktion Stern-Dreieck-Schütz
Bemessungssteuerspeisespannung Us bei AC 50 Hz 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 0 V
Bemessungssteuerspeisespannung Us bei DC 24 - 24 V
Spannungsart zur Betätigung DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 12 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 12 A
Bemessungsbetriebsleistung bei AC-3, 400 V 5,5 kW
Bemessungsbetriebsleistung NEMA 0 kW
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 9
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Anschlussart Hauptstromkreis Schraubanschluss
Schutzart (IP) IP20
Schutzart (NEMA) sonstige
Tragschienenmontage möglich false

Stern-Dreieck-Schützkombination, Applikation: Schützkombinationen für den Motorstart im Stern-Dreieck, Schalthäufigkeit: max. 30 Anläufe/Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 12 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 3 kW, 380 V 400 V: P= 5.5 kW, 500 V: P= 5.5 kW, 660 V 690 V: P= 5.5 kW, max. Umschaltzeit: 20 s, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Einzelkomponenten der Kombination Netzschütz Q11: DILM7-10, + DILA-XHI20, Dreieckschütz Q15: DILM7-01, + DILA-XHI20 Typ, Sternschütz Q13: DILM7-01, + DILA-XHI20 Typ, Zeitrelais K1: ETR4-51 Typ, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3
