Überlastauslöser Stromeinstellung | 0.25 - 0.4 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 6.2 - 6.2 A |
Mit thermischem Schutz | false |
Phasenausfallempfindlich | true |
Auslösetechnik | thermomagnetisch |
Bemessungsbetriebsspannung | 690 - 690 V |
Bemessungsdauerstrom Iu | 0,63 A |
Bemessungsbetriebsleistung bei AC-3, 230 V | 0,09 kW |
Bemessungsbetriebsleistung bei AC-3, 400 V | 0,12 kW |
Anschlussart Hauptstromkreis | Schraubanschluss |
Ausführung des Betätigungselements | Drucktaster |
Gerätebauart | Komplettgerät im Gehäuse |
Mit integriertem Hilfsschalter | false |
Mit integriertem Unterspannungsauslöser | false |
Polzahl | 3 |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 50 kA |
Schutzart (IP) | IP65 |
Höhe | 80 mm |
Breite | 117 mm |
Tiefe | 158 mm |

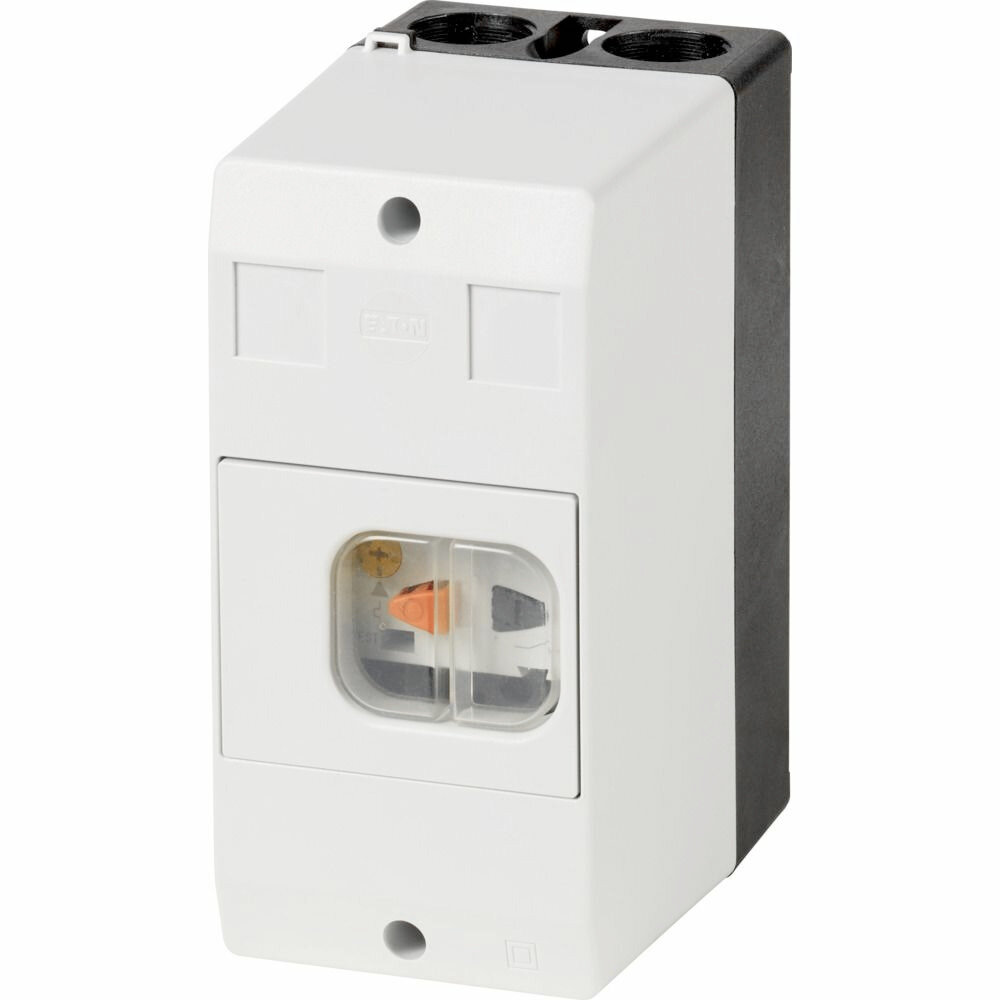

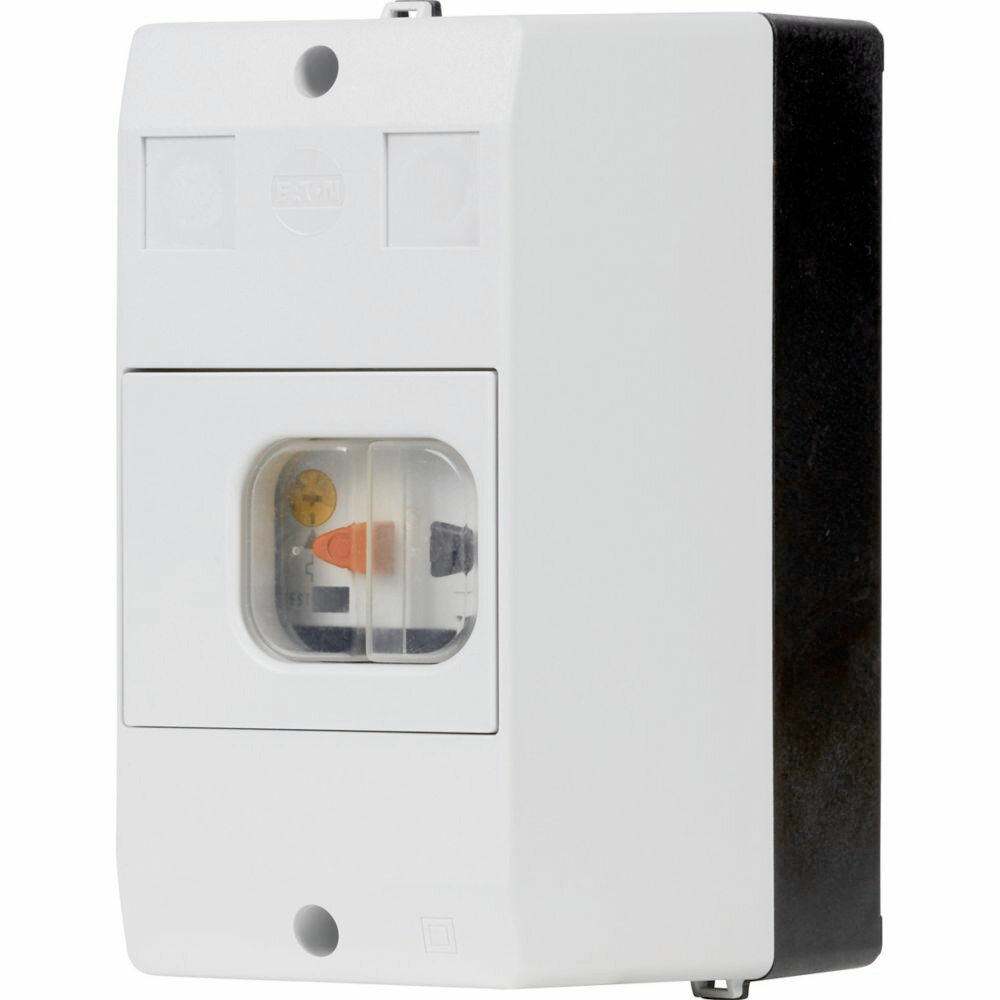

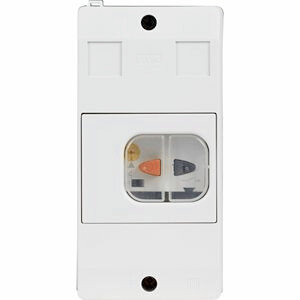

Vormontierter Motorschutzschalter im Gehäuse als Komplettgerät mit reduzierten Auspackzeiten
Montageanleitung
Download
(Stand: 04.06.2023)
|
