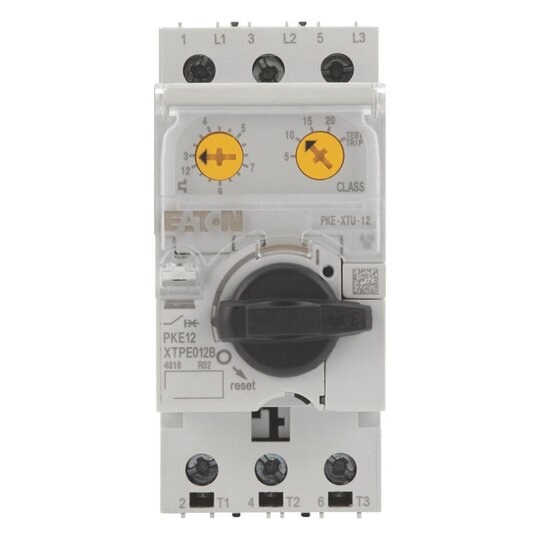

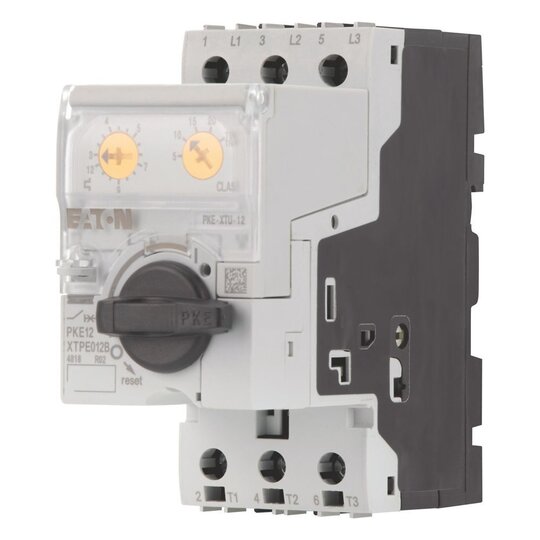

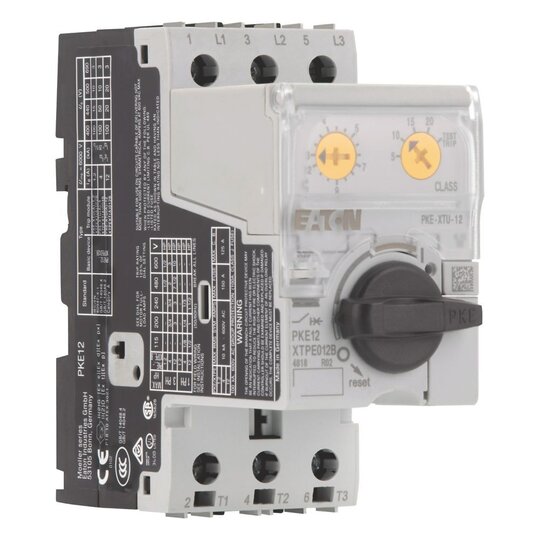

EATON PKE12/XTU-12 Motorschutzschalter 3p 3-12A 121733
Hersteller-Nr. 121733 153774
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2710128
- EAN
- 4015081195435
- DEHA.-Nr.
- 3152852
- eClass.-Nr.
- 27370401
- Zolltarif-Nr.
- 85362010
| Überlastauslöser Stromeinstellung | 3 - 12 A |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 186 - 186 A |
| Mit thermischem Schutz | false |
| Phasenausfallempfindlich | true |
| Auslösetechnik | elektronisch |
| Bemessungsbetriebsspannung | 690 - 690 V |
| Bemessungsdauerstrom Iu | 12 A |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 3 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 5,5 kW |
| Verlustleistung | 3,6 W |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drehknopf |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Mit integriertem Hilfsschalter | false |
| Mit integriertem Unterspannungsauslöser | false |
| Polzahl | 3 |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 kA |
| Schutzart (IP) | IP20 |
| Höhe | 102,5 mm |
| Breite | 45 mm |
| Tiefe | 101 mm |
Motorschutzschalter-Komplettgerät (Grundgerät und elektronische Steuereinheit) gemäß IEC60947-4-1, elektronischer Weitbereichsüberlastschutz (4:1), Phasenausfall- und Unsymmetrieschutz, einstellbare Auslöseklasse, hohes Kurzschlussausschaltvermögen, Trennfunktion. Flexible Anpassung des Strombereichs der Motorschutzschaltung durch austauschbare elektronische Auslöseeinheiten. Erweiterbar mit Hilfsschalter, Spannungsauslöser, Strombegrenzer, Tuerkupplungsgriffe. Weltmarktgerät, ATEX-Zulassung
