Bemessungsdauerstrom Iu | 63 A |
Bemessungsspannung | 690 - 690 V |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz | 50 kA |
Überlastauslöser Stromeinstellung | 0 A |
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers | 0 A |
Einstellbereich des unverzögerten Kurzschlussauslösers | 1250 - 1250 A |
Integrierter Erdschlussschutz | false |
Anschlussart Hauptstromkreis | Rahmenklemme |
Gerätebauart | Einbaugerät Festeinbautechnik |
Geeignet für Hutschienenmontage | false |
Hutschienenmontage optional | true |
Anzahl der Hilfskontakte als Öffner | 0 |
Anzahl der Hilfskontakte als Schließer | 0 |
Anzahl der Hilfskontakte als Wechsler | 0 |
Mit Ausgelöstmelder | false |
Mit integriertem Unterspannungsauslöser | false |
Polzahl | 3 |
Position des Anschlusses für Hauptstromkreis | vorne |
Ausführung des Betätigungselements | Kipphebel |
Komplettgerät mit Schutzeinheit | true |
Motorantrieb integriert | false |
Motorantrieb optional | false |
Schutzart (IP) | IP20 |

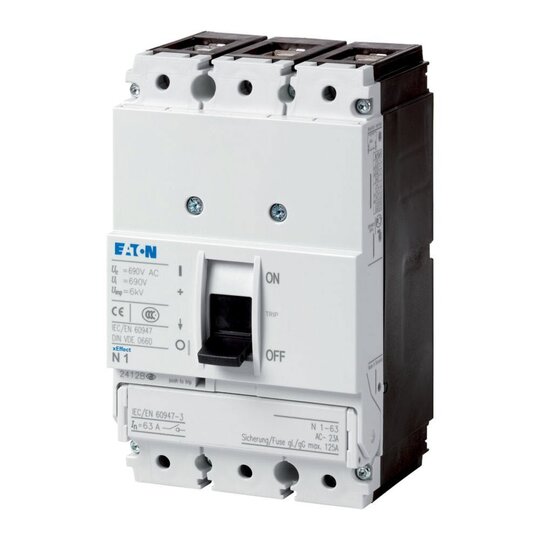

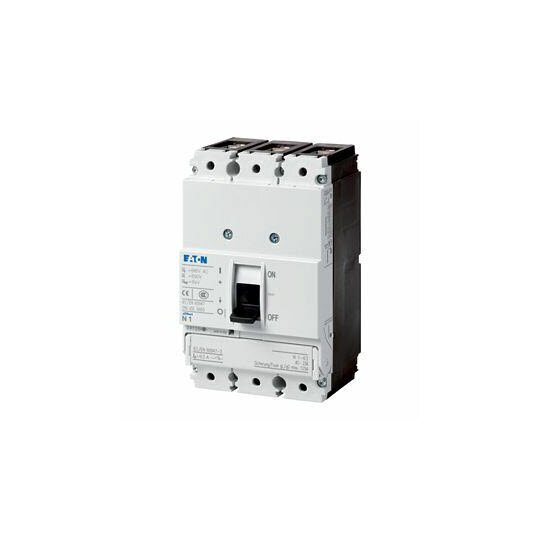

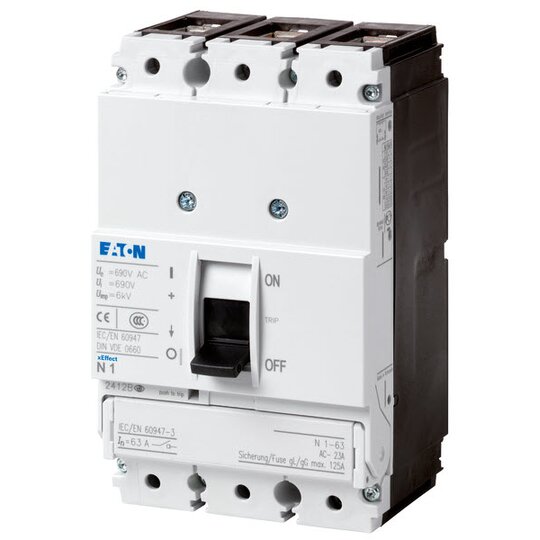

Moulded Case Switches NS..NA sind speziell für den Einsatz auf dem nordamerikanischen Markt entwickelt. Mit fest eingebauten Kurzschlussauslöser zum Eigenschutz. Zubehöre wie z. B. Brückenbausätze, Anschlussklemmen und Türkupplungsdrehgriffe gestatten den individuellen Einbau in die unterschiedlichsten Verteilersysteme. Hilfsschalter, Spannungsauslöser und Fernantriebe ermöglichen Signalisierung und Automatisierung. Hinweise: IEC/EN 60947-2: Leistungsschalter ohne Überstromschutz (CBI-X) mit Trennereigenschaften und Hauptschaltereigenschaften nach IEC/EN 60204.
Deeplink Produktseite
Download
(Stand: 05.05.2022)
|
