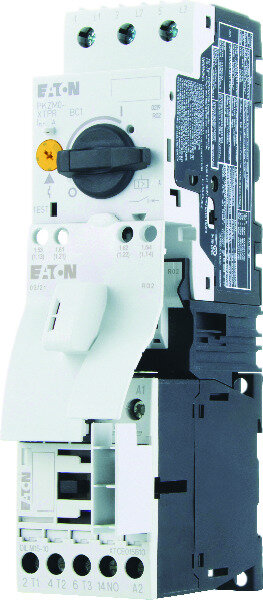

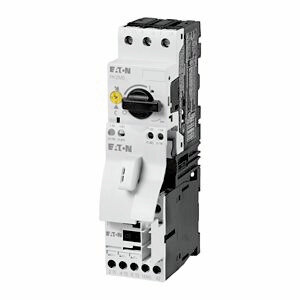

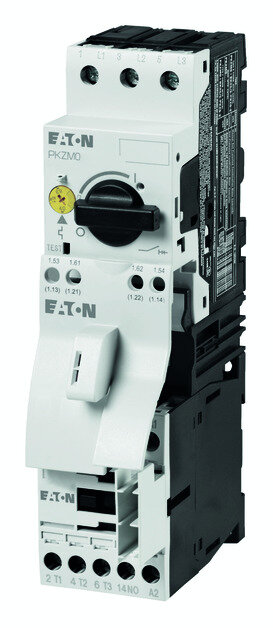

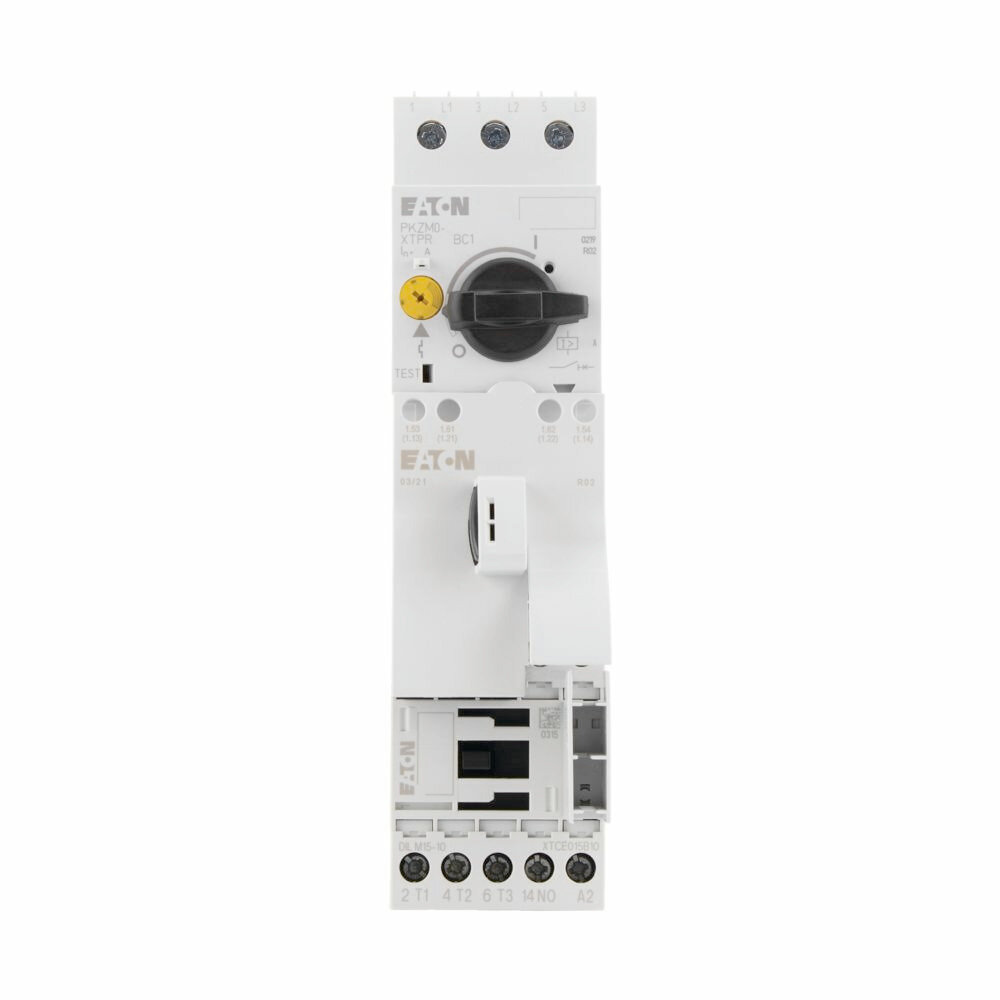

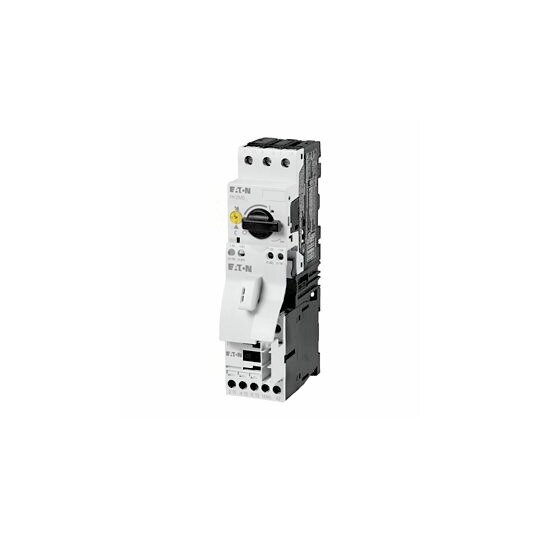

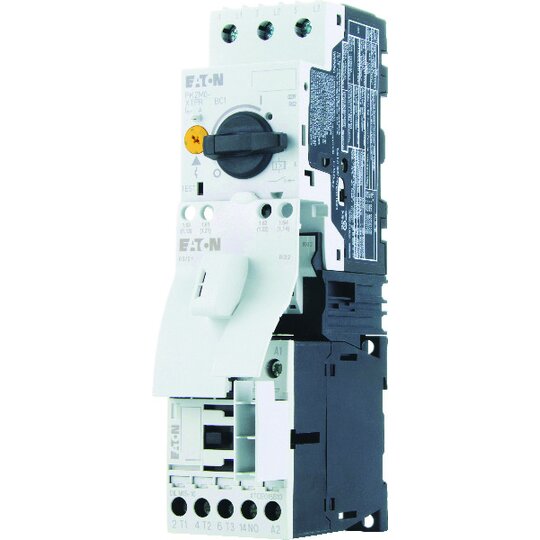

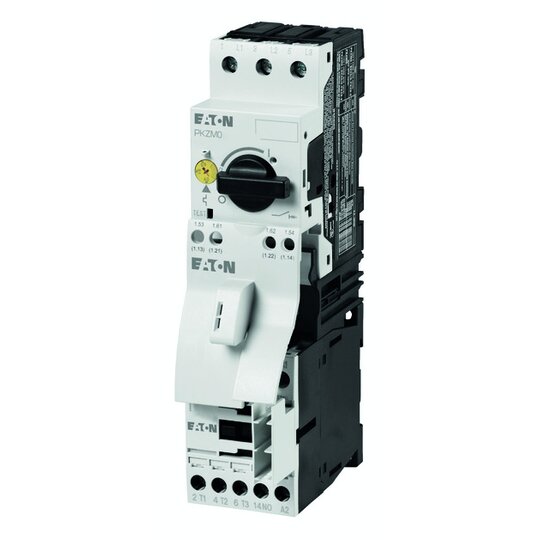

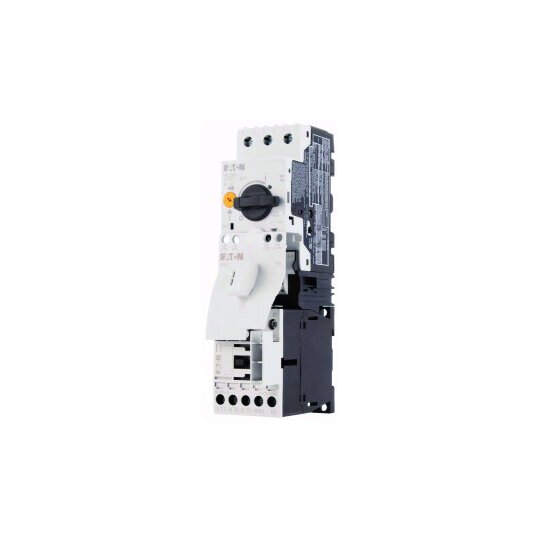

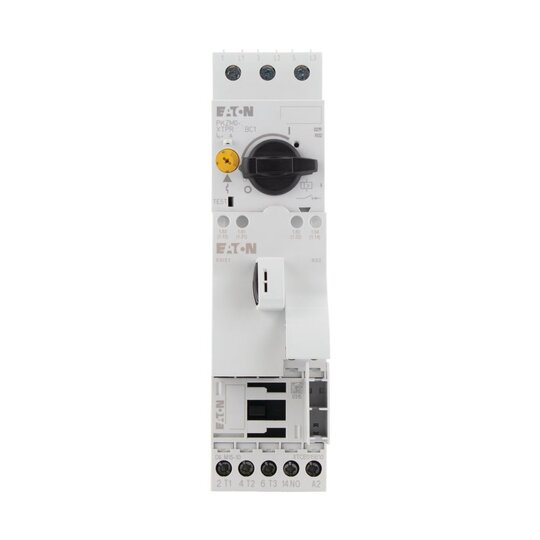

EATON MSC-D-16-M15(24VDC) Direktstarter 100415
Hersteller-Nr. 100415 155104
- Ihr Nettopreis
- Jetzt einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2711877
- EAN
- 4015081003921
- DEHA.-Nr.
- 2177710
- eClass.-Nr.
- 27370905
- Zolltarif-Nr.
- 85365080
| Art des Motorstarters | Direktstarter (DOL) |
| Mit Kurzschlussauslöser | true |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 0 V |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24 V |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig | 4 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7,5 kW |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig | 0 kW |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig | 0 kW |
| Bemessungsbetriebsstrom Ie | 15,2 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V | 15 A |
| Überlastauslöser Stromeinstellung | 10 - 16 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V | 0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V | 0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V | 0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V | 50 A |
| Leistungsaufnahme | 2,6 W |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen | 55 €C |
| Temperaturkompensierter Überlastschutz | true |
| Auslöseklasse | CLASS 10 A |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Tragschienenmontage möglich | false |
| Mit Trafo | false |
| Anzahl der Befehlsstellen | 0 |
| Geeignet für NOT-AUS | false |
| Zuordnungsart nach IEC 60947-4-3 | Klasse 1 |
| Anzahl der Leuchtmelder | 0 |
| Externer Reset möglich | false |
| Mit Sicherung | false |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | sonstige |
| Unterstützt Protokoll für TCP/IP | false |
| Unterstützt Protokoll für PROFIBUS | false |
| Unterstützt Protokoll für CAN | false |
| Unterstützt Protokoll für INTERBUS | false |
| Unterstützt Protokoll für ASI | false |
| Unterstützt Protokoll für MODBUS | false |
| Unterstützt Protokoll für Data-Highway | false |
| Unterstützt Protokoll für DeviceNet | false |
| Unterstützt Protokoll für SUCONET | false |
| Unterstützt Protokoll für LON | false |
| Unterstützt Protokoll für PROFINET IO | false |
| Unterstützt Protokoll für PROFINET CBA | false |
| Unterstützt Protokoll für SERCOS | false |
| Unterstützt Protokoll für Foundation Fieldbus | false |
| Unterstützt Protokoll für EtherNet/IP | false |
| Unterstützt Protokoll für AS-Interface Safety at Work | false |
| Unterstützt Protokoll für DeviceNet Safety | false |
| Unterstützt Protokoll für INTERBUS-Safety | false |
| Unterstützt Protokoll für PROFIsafe | false |
| Unterstützt Protokoll für SafetyBUS p | false |
| Unterstützt Protokoll für sonstige Bussysteme | false |
| Breite | 45 mm |
| Höhe | 180 mm |
| Tiefe | 95 mm |
Direktstarter, Grundgerät: MSC, Hinweis: Nicht geeignet für Motoren der Effizienzklasse IE3., Motordaten Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 7.5 kW, Einstellbereich Überlastauslöser: Ir= 10 - 16 A, Zuordnungsart: Zuordnungsart ä1ô, Betätigungsspannung: 24 V DC, Gleichspannung, Normen und Bestimmungen: IEC/EN 60947-4-1, VDE 0660
