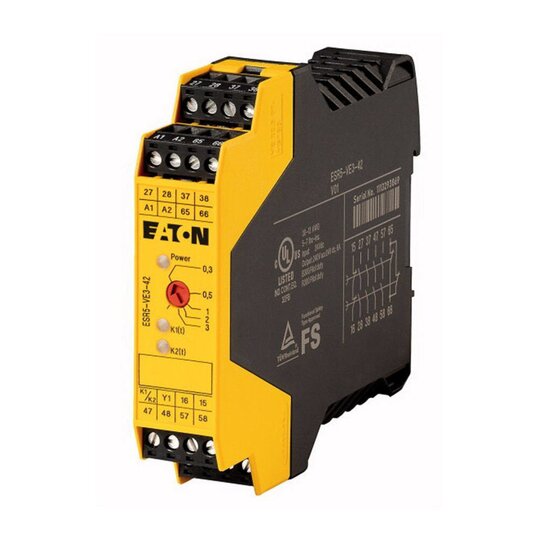

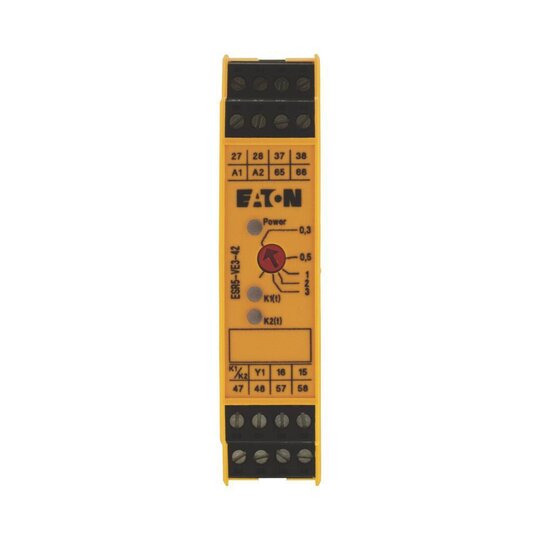

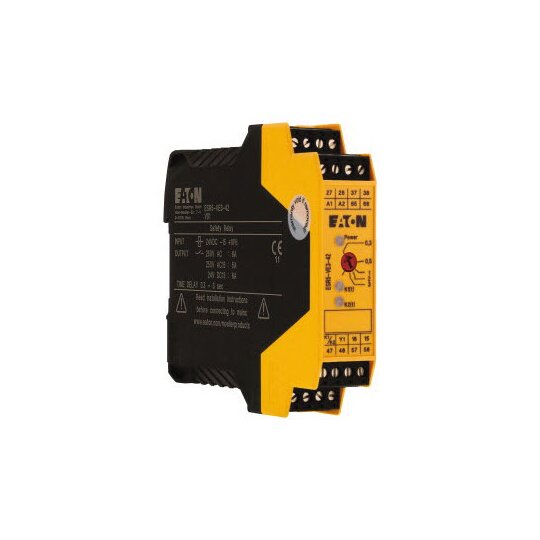

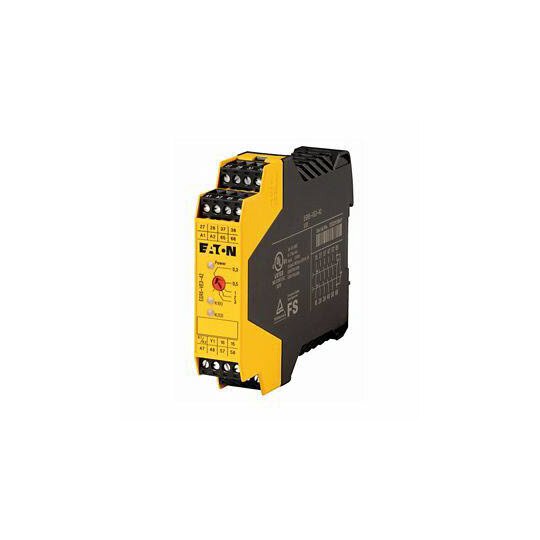

EATON ESR5-VE3-42 Kontakterweiterung verzögert 24VDC 118706
Hersteller-Nr. 118706 153737
- Ihr Nettopreis
- Jetzt anmelden
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2710085
- EAN
- 4015081168460
- DEHA.-Nr.
- 3132909
- eClass.-Nr.
- 27371819
- Zolltarif-Nr.
- 85364900
| Ausführung | Erweiterungsgerät |
| Tragschienenmontage möglich | true |
| Mit abnehmbaren Klemmen | true |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Spannungsart der Versorgungsspannung | DC |
| Versorgungsspannung bei AC 50 Hz | 0 V |
| Versorgungsspannung bei AC 60 Hz | 0 V |
| Versorgungsspannung bei DC | 24 - 24 V |
| Geeignet zur Überwachung von Positionsschaltern | true |
| Geeignet zur Überwachung von NOT-AUS-Kreisen | true |
| Geeignet zur Überwachung von Ventilen | false |
| Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen | false |
| Geeignet zur Überwachung von taktilen Sensoren | false |
| Geeignet zur Überwachung von Magnetschaltern | false |
| Geeignet zur Überwachung von Näherungsschaltern | false |
| Auswertung der Eingänge | einkanalig |
| Leistungsaufnahme | 4,52 W |
| Mit Starteingang | false |
| Mit Mutingfunktion | false |
| Mit Rückführkreis | true |
| Rückfallverzögerung | 0 s |
| Steuerspannungsart 1 | DC |
| Steuerspannung 1 | 24 - 24 V |
| Steuerspannungsart 2 | DC |
| Steuerspannung 2 | 24 - 24 V |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet | 4 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter | 0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter | 0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet | 1 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter | 0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter | 0 |
| Spannungsart der Betriebsspannung | DC |
| Betriebsspannung bei AC 50 Hz | 0 V |
| Betriebsspannung bei AC 60 Hz | 0 V |
| Betriebsspannung bei DC | 24 - 24 V |
| Bemessungsschaltstrom | 6 A |
| Sicherheitstyp nach IEC 61496-1 | ohne |
| Stoppkategorie nach IEC 60204 | 1 |
| Performance Level nach EN ISO 13849-1 | Level d |
| SIL nach IEC 61508 | 3 |
| Mit Zulassung für BG BIA | false |
| Mit Zulassung nach UL | true |
| Breite | 22,5 mm |
| Höhe | 99 mm |
| Tiefe | 114,5 mm |
| Mit TÜV-Zulassung | true |
Kontakterweiterung, rückfallverzögert, zur Erweiterung der Kontakte auf Sicherheitslogikmodulen und Zeitfunktion, Versorgungsspannung 24VDC, 4 Strompfade freigeben (IEC/EN 60204 Stopp-Kategorie 1) - die Basiseinheit bestimmt die maximale Sicherheitskategorie gemäß IEC 61508 und IEC 60204, 2 Meldestrompfade, Sammelschienenabdeckung nach EN 50274 mit vertikaler Betätigung von vorne finger- und handrückensicher, Geeignet für Kat. 3 gemäß EN 954-1 / PL d gemäß EN ISO 13849-1 / SILCL3 gemäß IEC 62061 / SIL3 gemäß IEC 61508, Schutzart IP20, Installationsort mindestens IP54, TÜV getestet
